規格型號：13000
頻率：1.5~80MHZ

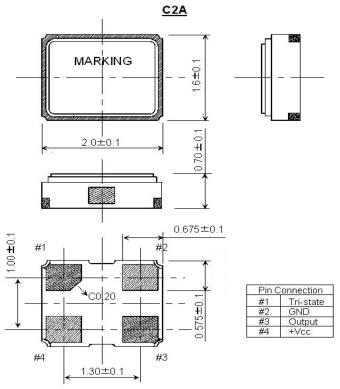

尺寸：2.0*1.6mm
PDF
產品描述：ITTI晶振,C2A晶振,C2AH20-25.000-15-3.3V晶振,壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60MHz到200MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合...

ITTI晶振,C2A晶振,C2AH20-25.000-15-3.3V晶振,壓控晶振(VCXO),壓控石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率60MHz到200MHz之間,出色的低相位噪聲和抖動,三態功能,應用:SDH/SONET,以太網,基站,筆記本晶振應用,符合RoHS/無鉛.

ITTI抱著簡單而創新的宗旨，為各客戶提供優質，經濟的石英電子，更希望成為各位客戶之長遠合作伙伴; 擁有全面，先進之石英晶體，包括，晶體濾波器(Crystal Filter)、陶瓷諧振器(Ceramic Resonator) 與及其他最先進之晶體振蕩器(Crystal Oscillator)…。等產品。我們擁有可媲美世界一級水平之能力及資源。ITTI是一間總部設于美國的跨國公司，同時亦承諾為客戶提供優質的服務。由于客戶已經不斷將他們的企業計劃轉移至亞洲地區，有見及此，管理層決定于2000年在香港設立地區總部，并引領專業的團體在管理、工程、營銷和銷售提供更好的服務給客戶。
ITTI令到每個生產基地都善用資源，而借此提高及供應最優質之產品，透過與生產線人員之緊密聯系，ITTI往往能夠為各位客戶生產其滿意之產品，也正是貫徹ITTI營運作風，無論在品質上，經濟上都絕不遜色世界一級之水平?；谇笆鲋N種優勢，ITTI矢志在石英晶體行業內創出一番新氣象，希望能夠成為閣下最忠誠的廠商。我們致力為客戶生產質優而價廉之產品及提供完善之服務乃是ITTI一貫之宗旨。ITTI晶振,C2A晶振,C2AH20-25.000-15-3.3V晶振.

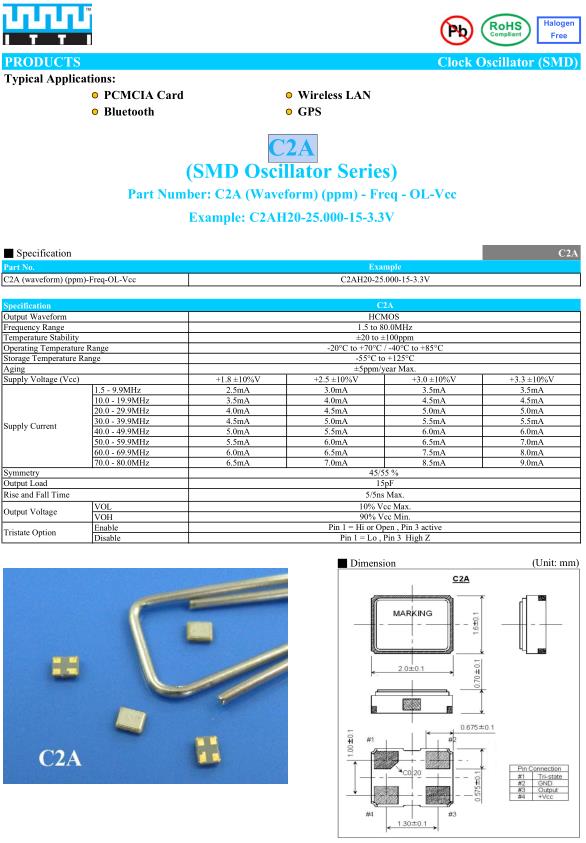

Specification		C2A
Output Waveform		HCMOS
Frequency Range		1.5 to 80.0MHz
Temperature Stability		±20 to ±100ppm
Operating Temperature Range		-20°C to +70°C / -40°C to +85°C
Storage Temperature Range		-55°C to +125°C
Aging		±5ppm/year Max.
Supply Voltage (Vcc)		+1.8 ±10%V	+2.5 ±10%V	+3.0 ±10%V	+3.3 ±10%V
Supply Current	1.5 - 9.9MHz	2.5mA	3.0mA	3.5mA	3.5mA
	10.0 - 19.9MHz	3.5mA	4.0mA	4.5mA	4.5mA
	20.0 - 29.9MHz	4.0mA	4.5mA	5.0mA	5.0mA
	30.0 - 39.9MHz	4.5mA	5.0mA	5.5mA	5.5mA
	40.0 - 49.9MHz	5.0mA	5.5mA	6.0mA	6.0mA
	50.0 - 59.9MHz	5.5mA	6.0mA	6.5mA	7.0mA
	60.0 - 69.9MHz	6.0mA	6.5mA	7.5mA	8.0mA
	70.0 - 80.0MHz	6.5mA	7.0mA	8.5mA	9.0mA
Symmetry		45/55 %
Output Load		15pF
Rise and Fall Time		5/5ns Max.
Output Voltage	VOL	10% Vcc Max.
	VOH	90% Vcc Min
Tristate Option	Enable	Pin 1 = Hi or Open , Pin 3 active
	Disable	Pin 1 = Lo , Pin 3 High Z

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.ITTI晶振,C2A晶振,C2AH20-25.000-15-3.3V晶振.
