規格型號：86867295
頻率：27MHZ
尺寸：3.2*2.5mm
PDF
產品描述：愛普生有源振蕩器,SG3225CAN27.000000MHZ-KJGA,6G物聯網晶振，尺寸3225mm,頻率為27MHZ，支持輸出CMOS，產品是一款小尺寸高精度低抖動的SPXO晶振，有源振蕩器，愛普生有源晶振，醫療產品專用晶振，工業自動化晶振，可穿...

愛普生有源振蕩器,SG3225CAN 27.000000MHZ-KJGA,6G物聯網晶振，尺寸3225mm,頻率為27MHZ，支持輸出CMOS，產品是一款小尺寸高精度低抖動的SPXO晶振，有源振蕩器，愛普生有源晶振，醫療產品專用晶振，工業自動化晶振，可穿戴設備晶振，低電壓晶振，低功耗有源晶振，愛普生的SGxxxxCAN和SG-210STF是具有CMOS輸出的簡單封裝晶體振蕩器(SPXO)系列。這些SPXO是物聯網，可穿戴設備，醫療，工業自動化等各種應用的理想選擇。這些SPXO具有低電流消耗，寬工作電壓從1.6 V到3.63 V和寬工作溫度范圍從-40°C到85°C，另外工作溫度可達105°C。這些SPXO有五種不同的包裝尺寸，從2.0×1.6毫米到7.0 × 5.0毫米，可在標準引腳。
SMD振蕩器產品很適合用于物聯網，可穿戴設備，數據中心、存儲，醫療、工業自動化等領域。愛普生有源振蕩器,SG3225CAN 27.000000MHZ-KJGA,6G物聯網晶振.

愛普生有源振蕩器,SG3225CAN 27.000000MHZ-KJGA,6G物聯網晶振 參數表

Item

Symbol

Specifications

Conditions / Remarks

Output frequency

4 MHz
14.7456 MHz
25 MHz
33.3333 MHz

8 MHz
16 MHz
26 MHz
40 MHz

10 MHz
20 MHz
27 MHz
48 MHz

12 MHz
24 MHz
32 MHz
50 MHz

12.288 MHz
24.576 MHz
33.33 MHz
72 MHz

Supply voltage

VCC

1.60 V to 3.63 V

4 MHz ≤ fo ≤ 50 MHz, T_use = +105 °C Max.

Refer to
Figure 1

1.71 V to 3.63 V

fo = 72 MHz, T_use = +85 °C Max.

2.25 V to 3.63 V

fo = 72 MHz, T_use = +105 °C Max.

Storage temperature

T_stg

-55 °C to +125 °C

SG2016CAN, SG3225CAN

-40 °C to +125 °C

All others

Operating temperature

T_use

-20 °C to +70 °C, -40 °C to +85 °C, -40 °C to +105 °C

See of figure *1

Frequency tolerance

f_tol

±25 × 10-6

-20 °C to +70 °C

±50 × 10-6

-40 °C to +85 °C, -40 °C to +105 °C

Current consumption

ICC

VCC = 1.8 V ± 10 %

VCC = 2.5 V ± 10 %

VCC = 3.3 V ± 10 %

1.5 mA Max.

1.6 mA Max.

1.8 mA Max.

No load condition, 4 MHz ≤ fo ≤ 20 MHz

1.8 mA Max.

2.0 mA Max.

2.2 mA Max.

No load condition, 20 MHz < fo ≤ 40 MHz

2.1 mA Max.

2.4 mA Max.

2.6 mA Max.

No load condition, 40 MHz < fo ≤ 50 MHz

2.4 mA Max.

2.8 mA Max.

3.0 mA Max.

No load condition, fo = 72 MHz

Stand-by current

I_std

2.1 µA Max.

2.5 µA Max.

2.7 µA Max.

ST =GND

Symmetry

SYM

45 % to 55 %

50 % VCC level , L_CMOS ≤ 15 pF

Output voltage

VOH

90 % VCC Min.

1.8 V ± 10 %

2.5 V ± 10 %

3.3 V ± 10 %

VOL

10 % VCC Max.

IOH

- 1.5 mA

-3 mA

-4 mA

IOL

1.5 mA

3 mA

4 mA

VOH-2

VCC - 0.4 V Min.

1.8 V±10 %

2.5 V±10 %

3.3 V±10 %

VOL-2

0.4 V Max.

IOH

-3 mA

-4 mA

-6 mA

IOL

3 mA

4 mA

6 mA

Output load condition
(CMOS)

L_CMOS

15 pF Max.

Input voltage

VIH

80 % VCC Min.

ST terminal

VIL

20 % VCC Max.

Rise time and Fall time

tr / tf

3 ns Max.
3.5 ns Max. (@1.8 V±10 %)

20 % VCC to 80 % VCC level, L_CMOS = 15 pF

Start-up time

t_str

3 ms Max.

T = 0 at 90 % VCC

Frequency aging

f_age

±3 × 10-6 / year Max.

+25 °C, First year

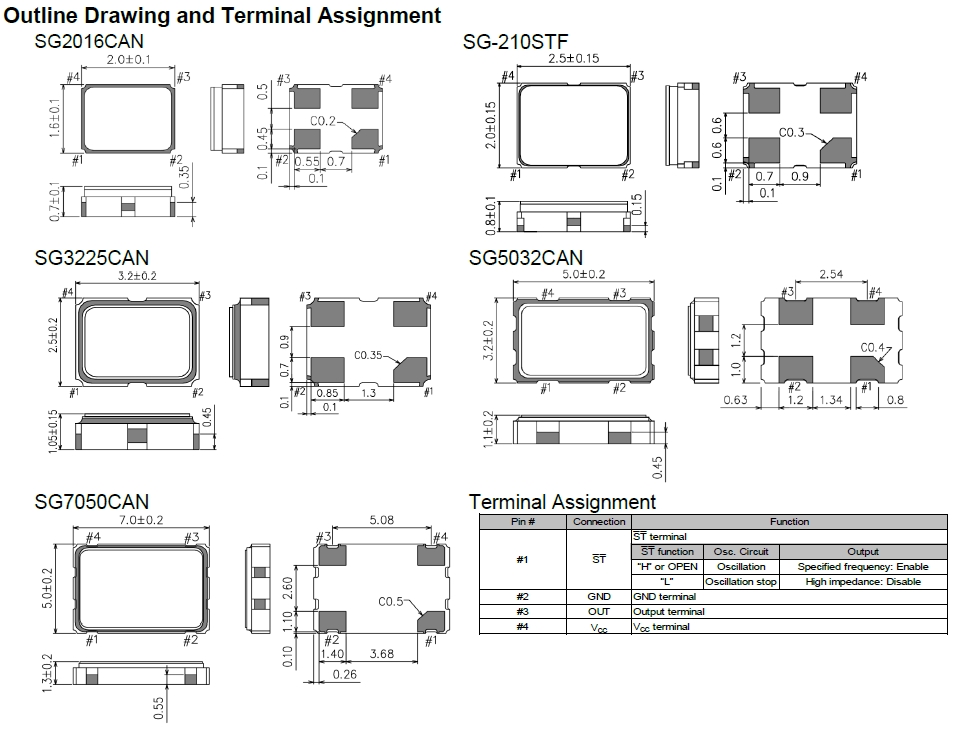

愛普生有源振蕩器,SG3225CAN 27.000000MHZ-KJGA,6G物聯網晶振尺寸圖

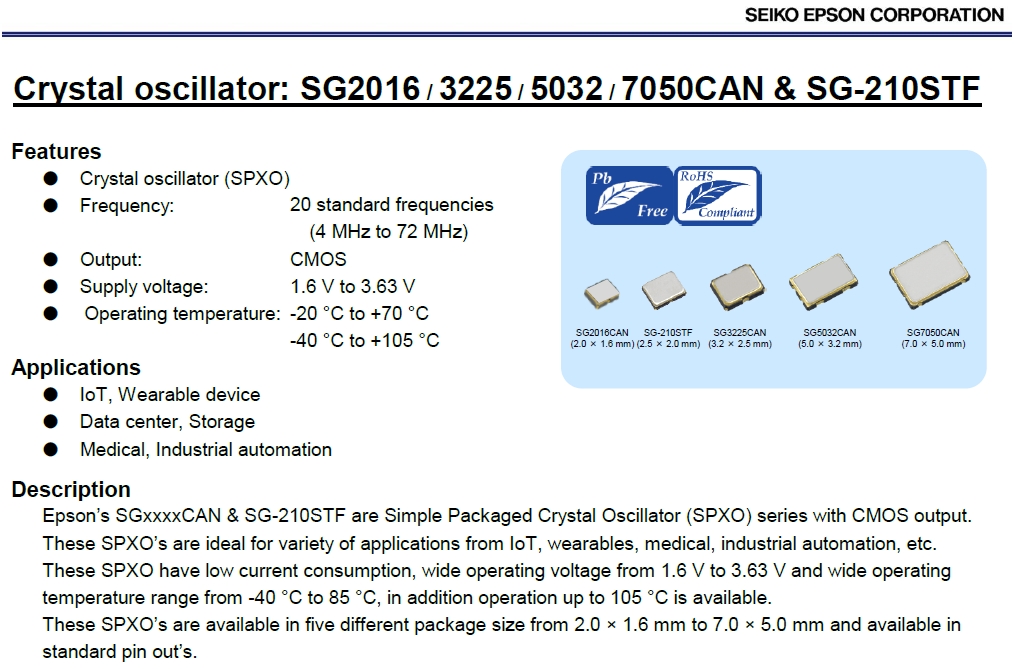

產品特征:

SPXO振蕩器
頻率:20個標準頻率
(4MHz至72MHz)
輸出:CMOS
電源電壓:1.6 V ~ 3.63 V
工作溫度:-20℃~ +70℃
-40℃~ +105℃

更多相關的日本愛普生晶振型號

編碼	品牌	型號	頻率	尺寸	輸出方式	電源電壓	工作溫度
X1G0055910011	愛普生有源振蕩器	SG-8018CE	25.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910012	愛普生有源振蕩器	SG-8018CE	25.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910013	愛普生有源振蕩器	SG-8018CE	20.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910014	愛普生有源振蕩器	SG-8018CE	20.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910015	愛普生有源振蕩器	SG-8018CE	50.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910016	愛普生晶振	SG-8018CE	50.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910017	愛普生有源振蕩器	SG-8018CE	48.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910018	愛普生有源振蕩器	SG-8018CE	48.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910019	愛普生有源振蕩器	SG-8018CE	24.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910020	愛普生有源振蕩器	SG-8018CE	24.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910021	愛普生有源振蕩器	SG-8018CE	40.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910022	愛普生有源振蕩器	SG-8018CE	40.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910023	愛普生有源振蕩器	SG-8018CE	16.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910024	愛普生有源振蕩器	SG-8018CE	16.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910025	愛普生有源振蕩器	SG-8018CE	12.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910026	愛普生有源振蕩器	SG-8018CE	12.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910027	愛普生有源振蕩器	SG-8018CE	10.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910028	愛普生有源振蕩器	SG-8018CE	10.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910029	愛普生有源振蕩器	SG-8018CE	27.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910030	愛普生有源振蕩器	SG-8018CE	27.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910031	愛普生有源振蕩器	SG-8018CE	32.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910032	愛普生有源振蕩器	SG-8018CE	32.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910033	愛普生有源振蕩器	SG-8018CE	8.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910034	愛普生有源振蕩器	SG-8018CE	8.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910035	愛普生有源振蕩器	SG-8018CE	14.745600 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910036	愛普生有源振蕩器	SG-8018CE	14.745600 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910037	愛普生有源振蕩器	SG-8018CE	12.288000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910038	愛普生有源振蕩器	SG-8018CE	12.288000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910039	愛普生有源振蕩器	SG-8018CE	33.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910040	愛普生有源振蕩器	SG-8018CE	33.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910041	愛普生有源振蕩器	SG-8018CE	30.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910042	愛普生有源振蕩器	SG-8018CE	30.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910043	愛普生有源振蕩器	SG-8018CE	26.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910044	愛普生有源振蕩器	SG-8018CE	26.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910045	愛普生有源振蕩器	SG-8018CE	24.576000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910046	愛普生有源振蕩器	SG-8018CE	24.576000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910047	愛普生有源振蕩器	SG-8018CE	100.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910048	愛普生有源振蕩器	SG-8018CE	100.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910049	愛普生有源振蕩器	SG-8018CE	4.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910050	愛普生有源振蕩器	SG-8018CE	4.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910051	愛普生有源振蕩器	SG-8018CE	66.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
X1G0055910052	愛普生有源振蕩器	SG-8018CE	66.000000 MHz	3.20 x 2.50 x 1.20 mm	CMOS	1.620 to 3.630 V	-40 to 105 °C
