隨著處理器、多媒體和網絡技術的不斷進步，它們對帶寬的需求比以往任何時候都要大。點對點物理接口開始過時，因?yàn)樗鼈兒茈y跟上不斷增長的數據速率。為了繞過物理限制，已經利用共模邏輯來提供高速、低功耗的接口標準。

本技術說明旨在解釋和區分當今可用的主要邏輯接口：LVPECL；LVDS；HCSL；CML。

為什么選擇差分信號？

射頻電路中最大的問題之一是輸入波在傳輸過程中可能會被EMI失真，從而產生噪聲信號。

當信號通過單端連接傳輸時，石英振蕩子，傳輸過程中施加在其上的任何噪聲都會影響輸出，這可能會產生不可靠的失真波。

在差分信號中，兩條電線經常被扭曲在一起，成為EMI耦合，這意味著它們所經歷的干擾或多或少是相同的，使電線之間的電壓差幾乎為0V。這允許其中一根導線作為信號應該是什么樣子的參考，使輸出按預期輸出。

差分信號總體上比單端信號更不受噪聲影響。

LVPECL

低電壓正發射極耦合邏輯（LVPECL）最初是作為發射極耦合的邏輯（ECL）開始的。

ECL是早期的技術之一，它允許快速的開關速度，并且具有與CMOS相當?shù)膫鞑r(shí)間

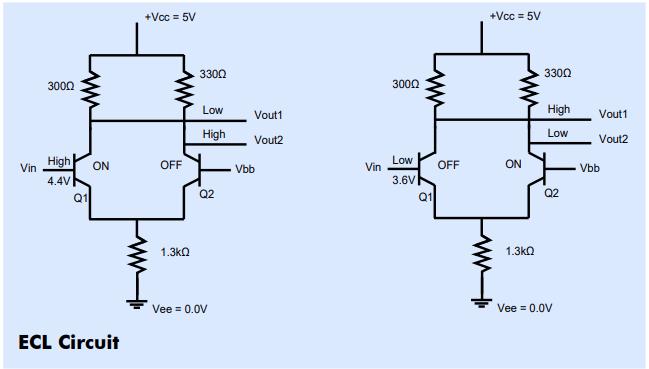

上圖所示的電路顯示了ECL接口的操作。

當“高”輸入通過Vin進入電路時，Q1導通，Q2截止。在此期間，Q1未飽和，這使Vout2變高，Vout1變低，因?yàn)閴航翟?00Ω以?xún)?nèi)。當“低”輸入通過Vin進入電路時，這種行為會得到反映。Q1將截止，Q2將導通，并且由于330Ω電阻器上的電壓下降，Vout1將為高，而Vout2將為低。

輸入高電壓和低電壓由電源電壓、基極電壓和發射極電壓值定義。在這個例子中，Vcc＝5V，Vbb＝4V和Vee＝0V。這使得高和低的輸入值分別為4.4V和3.6V。

盡管ECL一直是一些應用程序中仍在使用的最流行的接口之一，但它也有缺點；低噪聲裕度、高功耗、電平移位器需要與其他邏輯門接口，最重要的是，它脫離負功率軌。這是有問題的，因?yàn)樗古c其他邏輯族的接口變得困難，因?yàn)樗鼈儗⒇?fù)軌接地。最初使用負電源是因?yàn)樗畲笙薅鹊販p少了電源變化對柵極邏輯電平的影響。
這導致了正發射極耦合邏輯（PECL）的興起，進而導致了低壓正發射極耦聯邏輯（LVPECL）

進口晶振的ECL、PECL和LVPECL之間有什么區別嗎？

PECL和LVPECL使用正電源電壓，而ECL使用負電源。然而，這是唯一的主要區別，并且這三個接口都以相同的方式工作。

PECL允許使用5V正極電源，這簡化了電路的設計，并節省了少量的電力。

LVPECL現在是最常用的ECL接口，因?yàn)樗３至薊CL的快速開關速度和低傳播時間，同時將電源電壓降低了約50%。
Euroquartz振蕩器差分輸出邏輯EMW576D33-155.52-2.5/-30+75

LVDS

低壓差分信號（LVDS）使用差分傳輸，這比單端方案具有巨大的優勢，因?yàn)樗蛊洳惶菀资艿焦材Ｔ肼暤挠绊憽ｑ詈系交ミB上的任何噪聲都被接收器視為共模調制，并被拒絕，這意味著接收器只對差分電壓做出響應。LVDS主要設計用于點對點應用，但總線LVDS（BLVDS）被定義為支持多點應用。

與ECL系列不同，LVDS不依賴于特定的電源電壓。這使得它在考慮電路設計的壽命時可以作為一個安全的選擇，因?yàn)樗梢院苋菀椎貜?V遷移到3.3V或2.5V，同時仍然保持其性能。

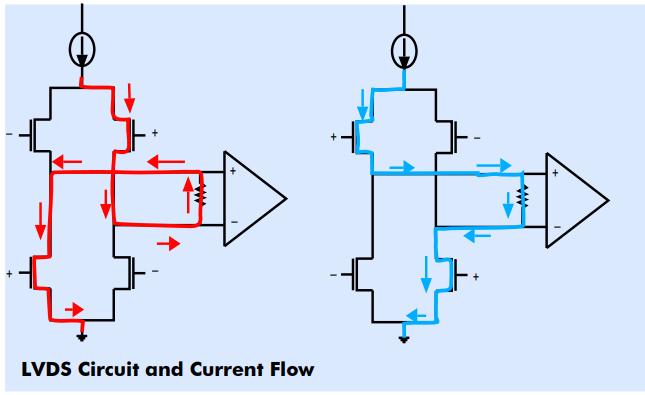

LVDS與其他邏輯接口不同，因?yàn)樗皇褂秒妷翰▌?dòng)，而是使用電流波動。它通過控制流經電路的電流的極性來工作。

電流流經與線路阻抗匹配的電阻器（通常為100Ω），以避免高頻反射。當通過電阻器時，接收器輸入處會出現電壓降。接收器減去這兩個電壓以獲得差值。如果將3.5毫安的電流注入電路，并通過一個100Ω的電阻器，它將產生350毫伏的電壓（根據歐姆定律）。接收器能夠感測通過它的電流的極性以確定邏輯電平。

LVDS變送器消耗恒定電流，這大大減少了對電源去耦的需求，從而減少了對電路的電源和接地電平的干擾。

使用LVDS的優點是提高了電磁兼容性，并結合了低電壓操作。電壓順應性也加倍，因?yàn)樾盘?hào)不限于單端

輸出。

雖然LVDS石英晶振有它的優點，但它的抖動性能不如PECL，它更昂貴，并且在支持的最大數據速率方面受到限制。

LVDS最常見的用途是將數據從處理單元傳輸?shù)斤@示器。這主要包括以60Hz的刷新率將數據傳輸?shù)絃CD屏幕。它以前在計算機中用于從主板到顯示器的數據傳輸。盡管AMD和英特爾自2013年起停止支持LVDS，但它仍然廣泛用于電視和筆記本電腦。
Euroquartz振蕩器差分輸出邏輯EMW576D33-155.52-2.5/-30+75

HCSL

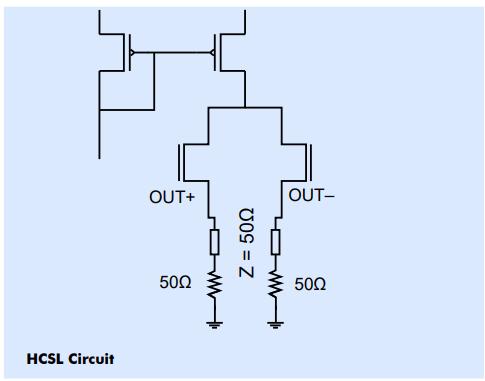

高速電流導向邏輯（HCSL）是用于PCIe應用程序以及Intel芯片組的最受歡迎和支持的邏輯接口。

HCSL在低電流（通常為94mA，最大為115mA）下工作時產生的噪聲非常小。位于LVDS和LVPECL接口之間。這就是為什么它被選擇用于主板操作，因?yàn)樗軌虍a(chǎn)生清晰、無噪聲的信號。

HCSL的工作原理是將信號通過微分器，微分器會產生一個正波和一個負波。然后，這兩個波進入一個由電阻器端接的減法器。減法器放大信號的正部分，從而產生具有原始信號的兩倍振幅的輸出。

Euroquartz振蕩器差分輸出邏輯EMW576D33-155.52-2.5/-30+75

CML

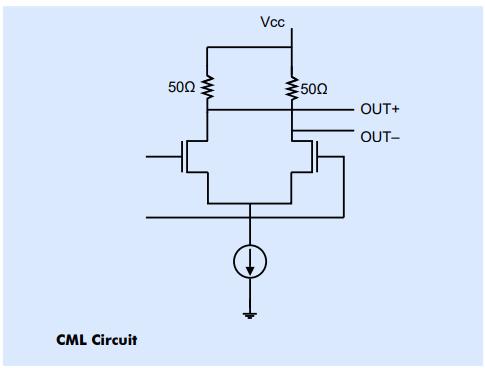

共模邏輯（CML）是最簡單的高速邏輯接口之一。它提供低輸出電壓擺動，從而實現低功耗。

CML的工作原理是電流轉向。電流在兩個交替的路徑之間轉向。根據電流向下發送的路徑，它會在輸出處顯示“1”或“0”。

CML最常用于光纖元件，貼片晶振因?yàn)樗谡_的端接下產生的噪聲非常小，并且能夠在印刷電路上傳輸大量數據（約312.5Mbit/s至3.125Gbit/s）

董事會。

CML相對于ECL家族的主要優勢在于它使用50? 而ECL在輸出端具有非常低的電阻。50? 終止防止任何反射和噪聲在輸出波形中向上終止。CML還具有使用非常小的功率的優點，具有大約400mV的電壓擺幅，該電壓擺幅是LVPECL的一半并且僅略高于LVDS。CML還兼容1.8V、2.5V、3.3V和5.0V電源電壓。
