規格型號：22512726
頻率：12.0~66.0MHZ

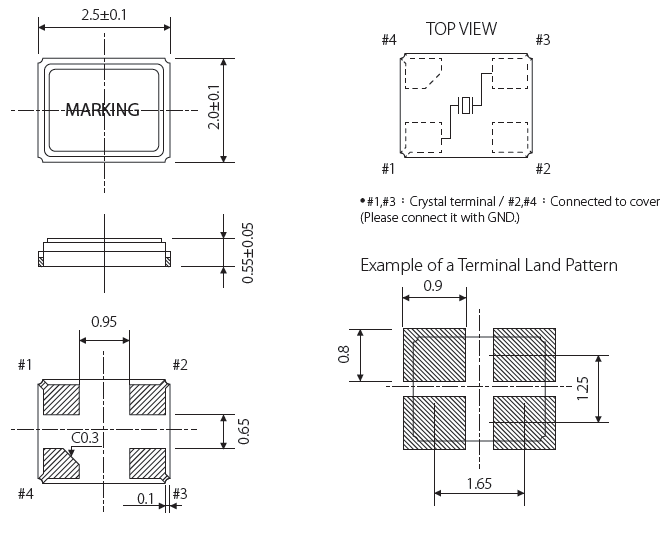

尺寸：2.5*2.0mm
PDF
產品描述：在十年的時間里希華晶體科技刻苦專研,開發大量新產品,正式從原始普通石英晶體諧振器,慢慢的步入SMD晶體,有源貼片晶振領域,并且成功在1998年回到祖國的懷抱,到了沒了的中國廣東省東莞市投資建廠.

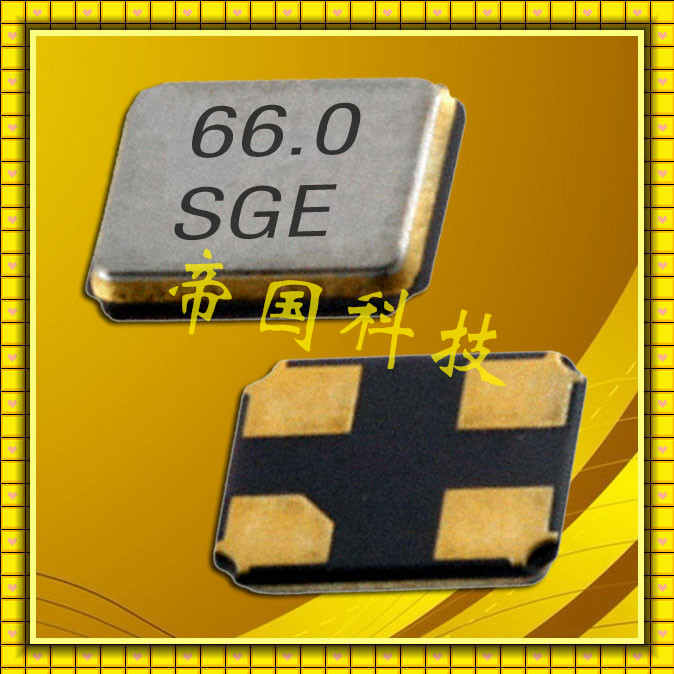

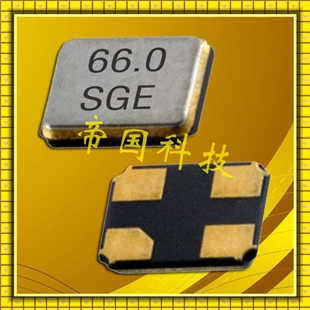

臺灣希華晶振SX-2520,SX2016,SX1612石英晶體諧振器,小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖擊性,在辦公自動化,家電相關電器領域及Bluetooth,Wireless LAN等短距離無線通信領域可發揮優良的電氣特性,滿足無鉛焊接的回流溫度曲線要求.

希華晶振參數	石英晶振SX-2520
標準頻率范圍	12.0~66.0MHZ
儲存溫度	-40°C~ +90°C
工作溫度	-10°C~ +70°C
激勵功率	10μW (100μW max)
精度	±20 ppm
頻率溫度特征	±30×10-6(-10∼+70℃), ±50×10-6, ±100×10-6
負載電容	Series,8pF,12pF,188
串聯電阻（ESR）	80Ω: 16.000~19.999MHZ 60Ω: 20.000~29.999MHZ 50Ω: 30.000~34.999MHZ 40Ω: 35.000~66.000MHZ
頻率老化	±3 ×10^-6 / year Max.

請測量使用示波器或頻率計數器晶體的兩個端子的信號,如果頻率不在規定范圍內,它的輸出波形的幅度是不夠的（例如超過+/-200ppm的）,請按照步驟2-3步驟2-5.

The formula for Capacitances versus Frequency is as following:

該公式的電容與頻率是如下：

FL = FR * (1 + C1 / 2 * (C0 + CL) ) where

該曲線代表電容變化與頻率變化（頻率pullability）變化的變化：

如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：

方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.

方法2：采用小電阻（RR）的晶體.

方法3：使用鎘和CG的不等價的設計.
