規格型號：79367531
頻率：10.0~166.0MHZ
尺寸：7.0*5.0mm
PDF

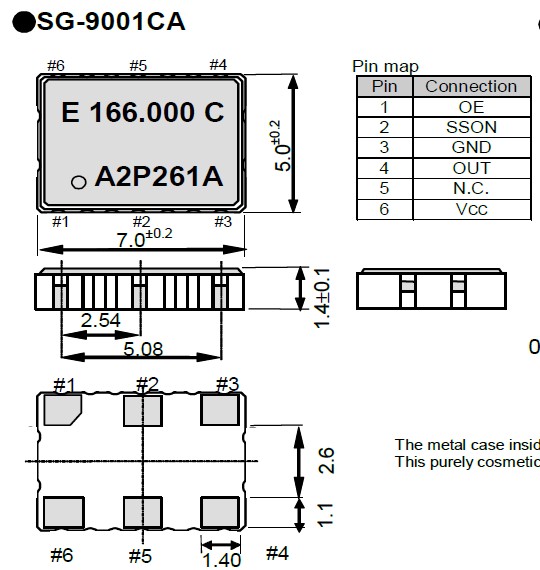

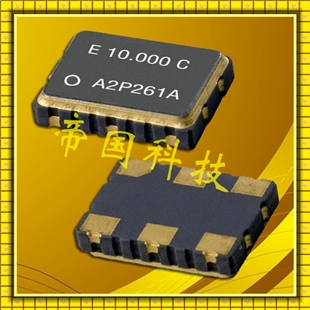

產品描述：日本愛普生晶振,EPSON晶振代理商,SG-9001CA振蕩器,"SG-9001CA C20P 25.0000MC"石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設...

日本愛普生晶振,EPSON晶振代理商,SG-9001CA振蕩器,石英晶體振蕩器,"SG-9001CA C20P 25.0000MC",在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

晶振參數	符號	SG-9001CA
標準頻率	fo	10.0MHZ to 166.0MHZ
電源電壓	Vcc	3.3V ± 0.3V
存儲溫度	T_stg	-40℃ ~ +125℃
工作溫度	T_use	-20℃ ~ +70℃
頻率公差	F_tol	±2.0×10^-6 Max
電流消耗	Icc	20 mA MAX
輸入電阻	Rin	100KΩ Min
對稱性	SYM	45% to 55%
輸出負載	L_CMOS	15pF Max
輸出電壓	VIH	70% Vcc Min
輸出電壓	VIL	30% Vcc Min
上升/下降時間	tr/tf	2.7 ns Max
啟動時間	T_str	10 ms Max
頻率老化	F_aging	±5×10^-6 /years Max

1.解析目的與步驟

a) 實際量測電路板上頻率波型與公差.

(Crystal on board test to verify tolerance and waveform)

b) 量測振蕩電路負性電阻值 –R .

(Measure the Negative Resistance(-R) of the oscillation circuit)

c) 調整C1 C2電容以得到更大的頻率變化寬裕度.

(Modify the C1,C2 to obtain bigger allowance)

d) 根據以上電路板量測數據建議適當振蕩子規格.

(Suggest the crystal specification based on above test)

2.分析過程中使用到之設備,"SG-9001CA C20P 25.0000MC"
