規格型號：2078434
頻率：1.0~125.0MHZ

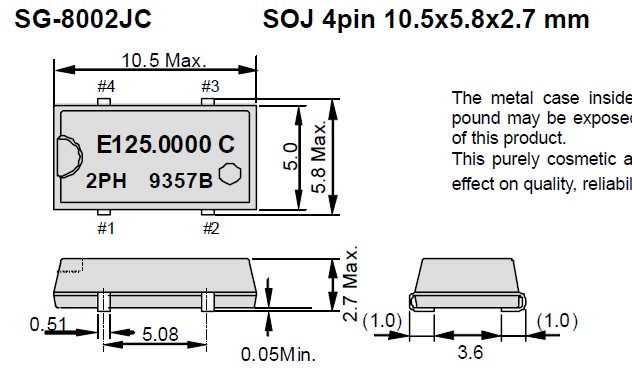

尺寸：10.5*5.8mm
PDF

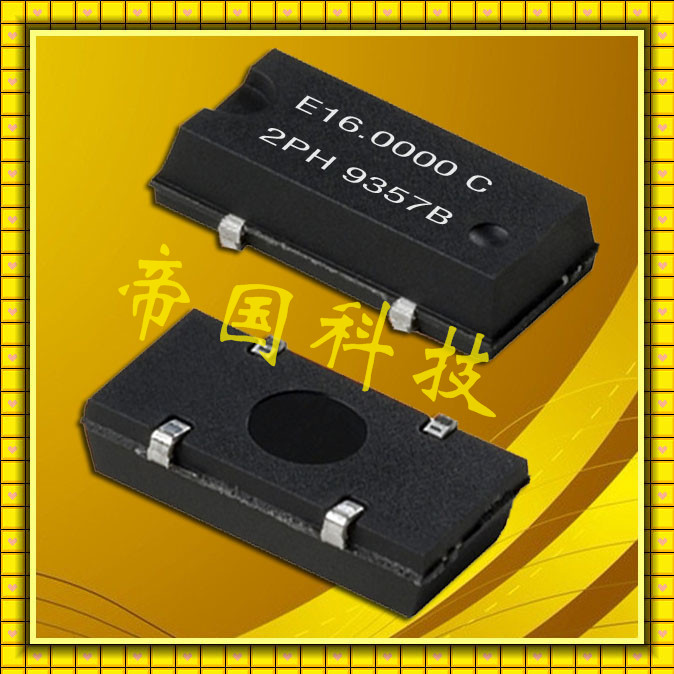

產品描述：SG-8002JC晶振,愛普生株式會社,可編程晶振料號,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的...

SG-8002JC晶振,愛普生株式會社,可編程晶振料號,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

晶振參數	符號	SG-8002JC
標準頻率	fo	1.0MHZ to 125.0MHZ
電源電壓	Vcc	4.5V~5.5V
存儲溫度	T_stg	-55℃ ~ +125℃
工作溫度	T_use	-20℃ ~ +70℃/-40℃ ~ +85℃
頻率穩定度	F_tol	±50.0×10^-6 Max
輸出禁用電流	I_dis	16 mA MAX
待機電流	I_std	50 uA MAX
對稱性	SYM	40% to 60%
輸出負載	L_CMOS	15pF Max
輸出電壓	VOH	Vcc-0.4V Min
輸出電壓	VOL	0.4V Max
上升/下降時間	tr/tf	4 ns Max
啟動時間	T_str	10 ms Max
頻率老化	F_aging	±5 ×10^-6 /years Max

陶瓷包裝產品

在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝產品時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

（1）陶瓷封裝產品

（2）柱面式產品

產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞.當晶體產品的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.

安裝示例

(3)DIP 產品

已變形的引腳不能插入板孔中.請勿施加過大壓力,以免引腳變形.

（4）SOJ 產品和SOP 產品

請勿施加過大壓力,以免引腳變形.已變形的引腳焊接時會造成浮起.尤其是SOP產品需要更加小心處理.
