規格型號：16535869
頻率：50.0~230.0MHZ

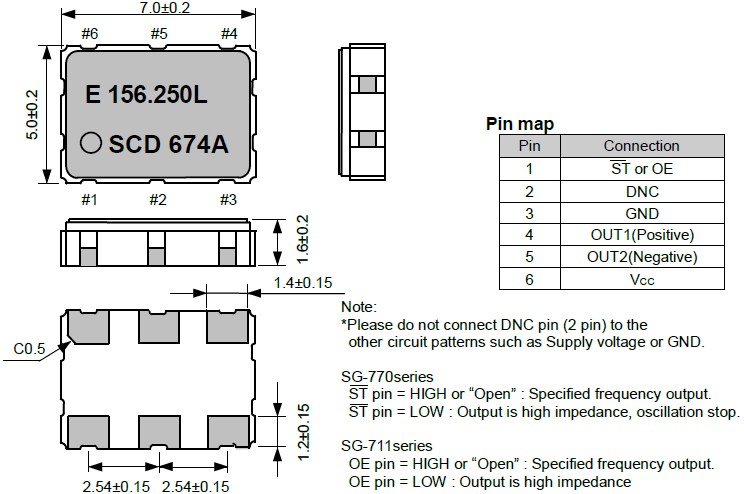

尺寸：5.0*7.0mm
PDF
產品描述：SG-770SDD、SCD晶振,"SG-770SDD 150.0000ML3",EPSON貼片晶振,軍工級晶振,石英晶體振蕩器基本解決方案,PECL輸出,輸出頻率50MHz到230MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/SONET,以太網,基站,筆記本晶振應...

SG-770SDD、SCD晶振,EPSON貼片晶振,軍工級晶振,石英晶體振蕩器,"SG-770SDD 150.0000ML3",基本解決方案,PECL輸出,輸出頻率50 MHz到230 MHz之間,出色的低相位噪聲和抖動,三態功能,應用：SDH/ SONET,以太網,基站,筆記本晶振應用, VCXO,壓控晶體應用：調制解調器,ADSL網絡控制器,無線基站,程控交換設備智能手機,筆記本晶振等,符合RoHS/無鉛.

晶振參數	符號	SG-770SDD	SG-770SCD
標準頻率	fo	50.0MHZ to 230.0MHZ
電源電壓	Vcc	2.5V ± 0.125V	3.3V ± 0.165V
存儲溫度	T_stg	-55℃ ~ +125℃
工作溫度	T_use	-20℃ ~ +70℃/-40℃ ~ +85℃
頻率穩定度	F_tol	±50.0×10^-6 Max
輸出電流	ICC	90 mA MAX
待機電流	I_std	50 uA MAX
對稱性	SYM	45% to 55%
輸出負載	L_ECL	LV-PFCL
輸出電壓	VIH	70% Vcc Min
	VIL	30% Vcc Min
上升/下降時間	tr/tf	1 ns Max
啟動時間	T_str	10 ms Max
頻率老化	F_aging	±5 ×10^-6 /years Max

超聲波清洗

（1）使用AT-切割晶體和表面聲波（SAW）諧振器/濾波器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因?yàn)榫w可能受到破壞.

（3）請勿清洗開啟式產品

（4）對于可清洗產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.

（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

"SG-770SDD 150.0000ML3",自動安裝和真空化引發的沖擊會破壞產品特性并影響這些產品.請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對產品特性產生影響.條件改變時,請重新檢查安裝條件.同時,在安裝前后,請確保晶體產品未撞擊機器或其他電路板等.

"SG-770SDD 150.0000ML3",愛普生集團通過追求以QMEMS 技術為核心的“省、小、精”技術,來推動具有領先性的環保活動,把降低環境負荷作為一種顧客價值提供給顧客.

創造并提供專研了“省、小、精”的水晶元器件及其關聯產品；并且構筑和革新既可以降低環境負荷又可以提高生產性的生產流程的活動.

不僅遵守與環保相關的法規、條例及其他本公司贊同的要求事項,也根據需要自主性的制定基準,通過持續性的展開環?；顒?dòng)來預防污染.

在設定環保目的與目標展開活動的同時,定期重審環境管理體系,努力提高環?；顒?dòng)的水平.

通過與地區的交流及社會貢獻活動,為地區的環保做貢獻.

將環?；顒?dòng)的信息向公司內外公開,積極努力的與地區社會及相關人員建立信賴關系,為社會的發展做出貢獻.

通過此方針的公文化,在向公司員工及從事本事業領域業務的所有相關人員徹底傳達的同時, 也向公司外部公開.
