規格型號：31152728
頻率：8.0~120.0MHZ
尺寸：5.0*3.2mm
PDF
產品描述：CTS公司(NYSE:CTS),成立于1896年,是全球領先的設計和制造不同的電子元件,傳感器和執行器.主要是滿足需求的原始設備制造商,CTS是驕傲的100年的遺產,卓越創新產品和工程.

CTS公司(NYSE:CTS),成立于1896年,是全球領先的設計和制造不同的電子元件,傳感器和執行器.主要是滿足需求的原始設備制造商,CTS是驕傲的100年的遺產,卓越創新產品和工程.已經建立的全球足跡,CTS產品是利用先進的技術生產的高能力和專門的人員.CTS可以找到產品和服務在一個worldwide-Everywhere多樣的應用程序.每天.

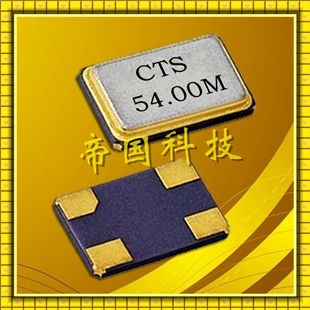

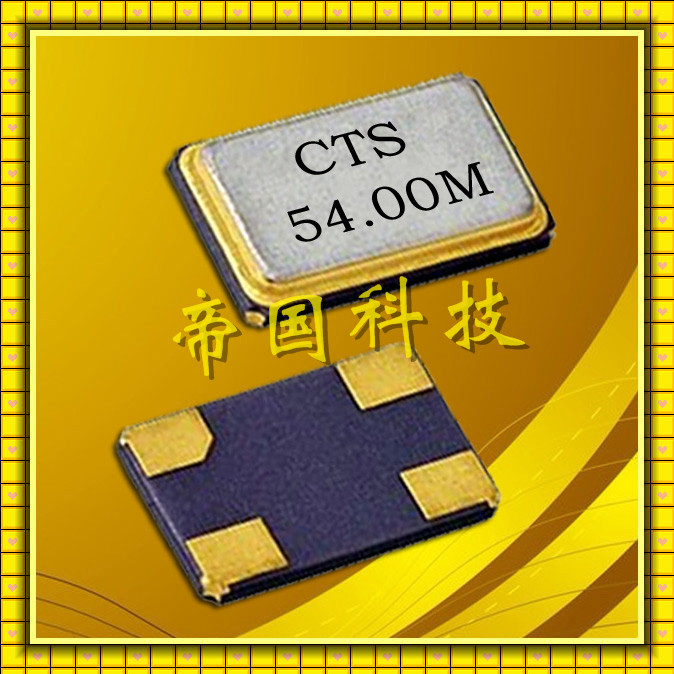

SA534晶振,5032M金屬四腳諧振器,CTS貼片晶振,貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌?chǎng)領域,小型·薄型是對應陶瓷諧振器（偏差大）和普通的石英晶體諧振器（偏差小）的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

晶振規格參數	型號SA534
頻率范圍	8.0 MHz to 120.0 MHz
頻率公差25℃	±10ppm, ±15ppm, ±20 ppm, ±30 ppm, ±50 ppm
頻率穩定度公差(工作溫度范圍,引用到25°C閱讀)	±15 ppm, ±20 ppm, ±30 ppm, ±50 ppm, ±100 ppm
工作溫度范圍	-40°C to +85°C [All Stability Codes] -40°C to +105°C [Stability Code 3, 5, 6] -40°C to +125°C [Stability Code 5, 6]
等效串聯電阻	8.000 MHz - 9.999 MHz	150 Ohms maximum
	10.000 MHz - 15.999 MHz	60 Ohms maximum
	16.000 MHz - 40.000 MHz	50 Ohms maximum
	24.000 MHz - 53.999 MHz	150 Ohms maximum
	54.000 MHz - 120.000 MHz	100 Ohms maximum
負載電容	10pF, 12pF, 16pF, Series standard
并聯電容	3.0 pF typical, 5.0 pF maximum
激勵功率	10 μW typical, 100 μW maximum
老化（﹢25℃）	±5 ppm/yr maximum
絕緣電阻(直流100 v)	500M Ohms minimum
儲存溫度	-40°C to +125°C
回流條件下,按JEDEC j - std - 020	+260°C maximum, 10 Seconds maximum

激勵功率

在晶體單元上施加過多驅動力,會導致產品特性受到損害或破壞.電路設計必須能夠維持適當?shù)募?lì)功率.

負極電阻

除非振蕩回路中分配足夠多的負極電阻,否則振蕩或振蕩啟動時間可能會增加.

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容.

晶體振蕩器和實時時鐘模塊

所有晶體振蕩器和實時時鐘模塊都以IC形式提供.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象.

輸出負載

建議將輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的晶體單元的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

雖然CTS持續改進質量和服務,我們也努力避免造成任何負面的環境影響我們的日常活動和制造過程.

CTS組件臺灣,公司積極開展環境保護活動,遵守環境法律法規,和追求持續改進和污染預防實現低污染,節約能源,減少?gòu)U物,零事故,創造一個舒適的工作環境.

我們的IT系統不斷改進,達到了自2009年以來紙張使用量減少60%.

我們目前與國內客戶和3國內供應商合作,再使用和再回收包裝.自2009年以來,這已經被提升.
我們加強了CTS指撥開關的制造過程,減少了噪音水平到85分貝或更少.

在2012年至2013年期間,我們的設施保護工作取得了減少用水量為12190噸.我們降低了189021千瓦時的電力消耗.
