規格型號：7776076
頻率：4.0~40.0MHZ

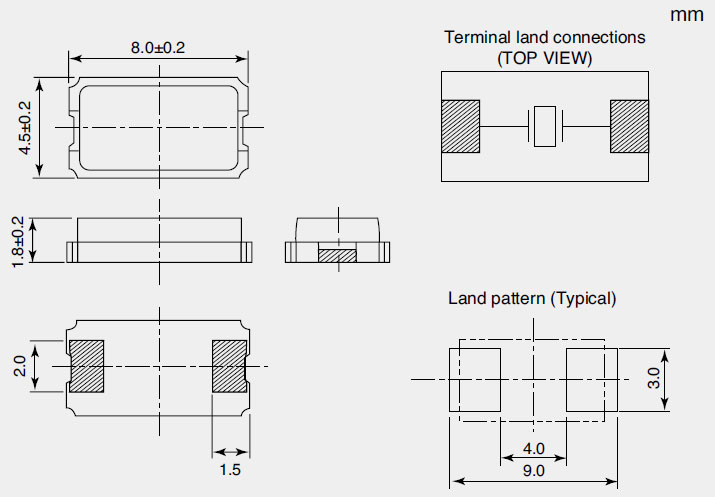

尺寸：8.0*4.5MM
PDF

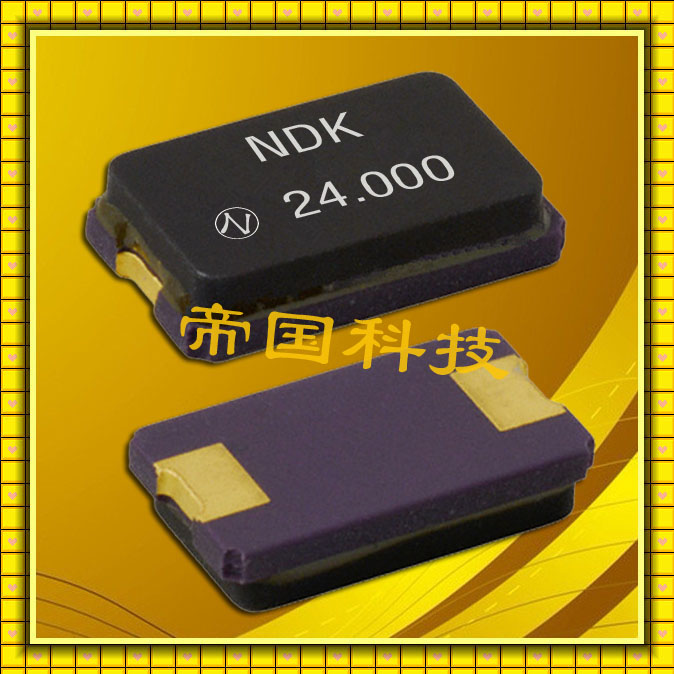

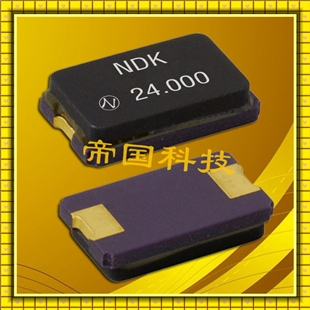

產品描述：NX8045GB石英晶體諧振器,NDK貼片晶振,陶瓷面晶振,貼片石英晶振8045mm尺寸系列,晶體內部采用了真空封裝技術,是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻...

NX8045GB石英晶體諧振器,NDK貼片晶振,陶瓷面晶振,貼片石英晶振8045mm尺寸系列,晶體內部采用了真空封裝技術,是指在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶體元器必須攻克的關鍵技術之一.

貼片石英晶振最適合用于車載電子領域的小型表面貼片石英晶體諧振器.也可對應有高可靠性要求的引擎控制用CPU的時鐘部分簡稱為時鐘晶體振蕩器,在極端嚴酷的環境條件下也能發揮穩定的起振特性,產品本身具有耐熱,耐振,耐撞擊等優良的耐環境特性,滿足無鉛焊接的回流溫度曲線要求,符合AEC-Q200標準.

型名	NX8045GB
額定頻率范圍(MHz)	4 to 40
標準頻率(L×W×H : mm)	8.0×4.5×1.8
泛波次數	基波
頻率偏差 (25±3℃)	±30×10^-6	±20×10^-6
頻率溫度特性 (以25℃為基準)	±50×10^-6	±30×10^-6
工作溫度范圍 (℃) (*1)	-40 to +85	-10 to +70
儲存溫度范圍 (℃)	-40 to +125	-40 to +85
等效串聯電阻 (額定頻率:以上～未滿)	Max. 300Ω (4 to 5MHz) Max. 250Ω (5 to 8MHz) Max. 200Ω (8 to 9.5MHz) Max. 120Ω (9.5 to 10MHz) Max. 100Ω (10 to 12MHz) Max. 80Ω (12 to 13MHz) Max. 50Ω (13 to 40MHz)
驅動功率	50µW (Max. 500µW)
負載電容 (pF)	8

機械振動的影響

當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些晶體產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.
