規格型號：46892209
頻率：10.0~40.0MHZ
尺寸：7.0*5.0mm
PDF

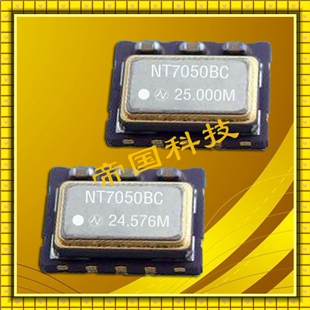

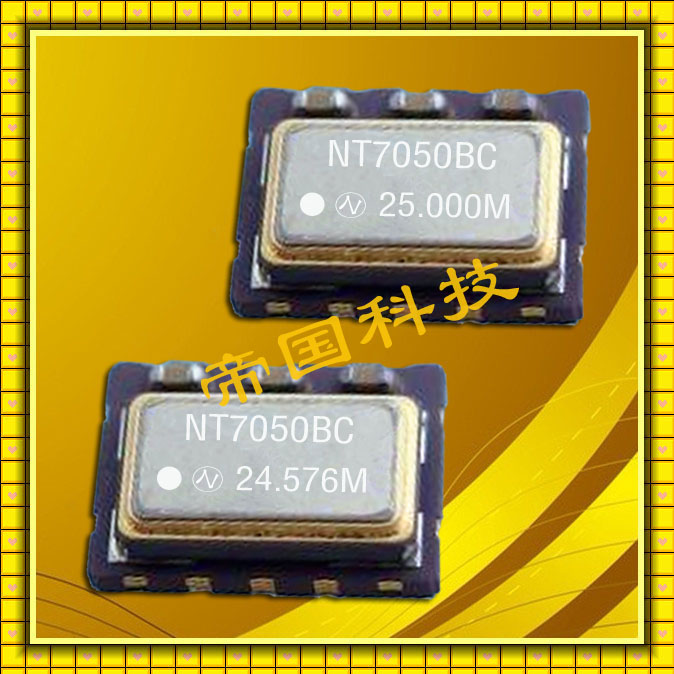

產品描述：溫補晶體振蕩器,NT7050BC晶體,NDK貼片晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM~2.0PPM,工作溫度范圍:-30度~85度,電源電壓:1.8V?3.3V之間可供選擇,產品本身具有溫度電壓控制功...

溫補晶體振蕩器,NT7050BC晶體,NDK貼片晶振,溫補晶振（TCXO）產品本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5 PPM~2.0 PPM,工作溫度范圍: - 30度~85度,電源電壓:1.8V~3.3V之間可供選擇,產品本身具有溫度電壓控制功能,世界上最薄的晶振封裝,頻率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和蜂窩和無線通信等產品,符合RoHS/無鉛.Crystal,石英晶振應用：數碼相機,無線通訊,計算機,接口卡,電話,傳呼機,遙控器,全球定位系統,MP3,MP4,MP5數碼產品系列.石英振蕩器,OSC應用：無線通信,智能手機,平板筆記本,計算機,全球GPS定位系統,WLAN網絡產品等.VC-TCXO應用：智能手機晶體,無線基站,精密儀器,GPS衛星,汽車應用等晶體濾波器應用無線收發器,智能手機,無線網絡發射,GPS全球定位等等.

型名	NT7050BC
額定頻率范圍 (MHz)	10 ～ 26	10 ～ 40	10 ～ 25

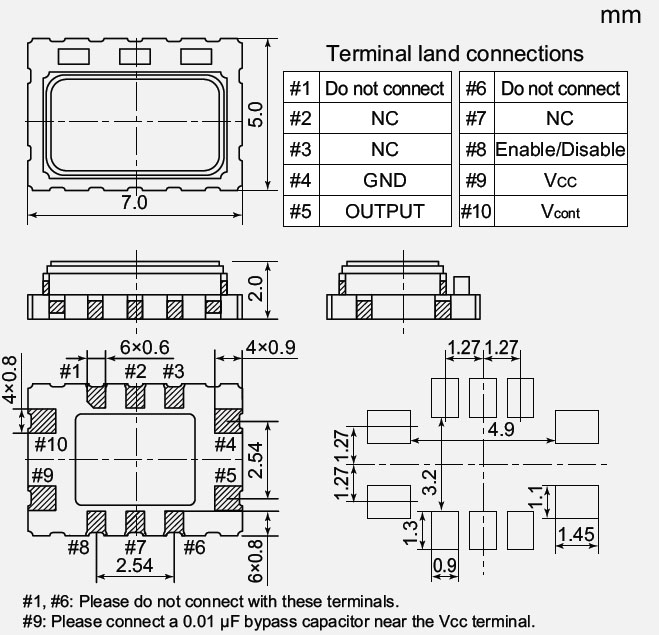

尺寸大小 (L×W×H : mm)	7.0×5.0×2.0
電源電壓 [V_CC] (V)	+3.3±2%	+3.3±5%	+3.3±5%
消耗電流 (mA)	Max. 6
輸出電壓	CMOS or Clipped sine
波形對稱 Min to Max (%)	40 to 60
輸出負載條件	15pF or 10kΩ//10pF
工作溫度范圍 (*1) (°C)	-10 to +70	-40 to +85	-40 to +105
儲存溫度范圍 (°C)	-55 to +125
頻率溫度特性	Max. ±0.07×10^-6	Max. ±0.28×10^-6	Max. ±0.5×10^-6
綜合頻率允許偏差 (*2)	Max. ±4.6×10^-6
頻率可變范圍 (APR) / 控制電壓	±5×10^-6 /+1.65 V±1.65 V
Enable/Disable功能	Enable : Min. 70%V_CC or OPEN Disable : Max. 30%V_CC

常溫產品特性有時也稱為室溫產品特性,一般是指產品在環境溫度為25℃,相對濕度為50%左右時所測量出來的電性能參數,主要是頻率,電阻,激勵功率相關性及電容比等指標.

常溫下產品的頻率主要是觀察其穩定性與一致性.穩定性是相對于單個產品而言,一方面要求產品在測試儀上重復測試時,頻率變化量要小,好產品頻率變化量可以小于±0.5ppm,與產品頻率高低及TS大小有關,一般情況下,頻率越高變化量越大,TS越大變化量越大,測量指標一般是FL,若是FR則不存在TS的問題；另一方面要求產品在電路中工作時不出現頻率漂移,也就是說產品頻率不要跑到幾百甚至幾千ppm去,一般情況下只有高頻（27M以上）產品才會有這個問題,尤其是3RD產品.

如果頻率不穩定,偏移的幅度上百ppm或同時伴有C0偏小現象,應考慮膠點是否松動.

　對于一條相對成熟的生產線來說,產品在常溫下的頻率穩定性一般不會出現問題,比較常見的是產品的一致性（散差）,尤其是高頻的小公差產品一致性往往不如人意.一致性考慮是多個產品的頻率公差,在測試系統中,觀察FL的正態分布圖可以很直觀的了解產品的一致,也可以使用儀器測試系統中的CPK計算功能,通過CPK來衡量產品的一致性.

為了實現安全·安心·舒適的社會,ITS、軟件程序終端、M2M/LoT等無線通信的進步以及與之相伴的通信環境的整備和醫療的提高等都在發展之中.“頻率的控制、選擇和檢測”的需求在所有領域都有擴大,晶體元器件的需求會進一步提高.

　　在這樣的事業環境下,本集團會對以下5個產品群進行新產品開發的強化,提供只有本公司才能做到的,且品質和性能都優越的的商品,來贏得客戶高的評價和信賴,提高本集團的收益.

① 產業用高附加價值商品

開發產業用高附加價值的商品,并擴大銷售,讓其成為收益的支柱.

② 車載用高信賴性商品

開發車載用高信賴性的商品,并擴大銷售,使其成為收益的另一個支柱.

③ SAW（聲表面波）器件

擴大該商品在固定通信、車載和移動通信市場的銷售,成為本公司事業的核心.

④ 一般量產品

開發有價格競爭力的具有新的產品構造的商品和高附加價值的商品,并及時投入市場來擴大市場份額和確保利益.

⑤ 感應器器件

利用培育晶體的技術,開發超聲波裝置、頻率合成器、毫米波感應器、放射線量計等的高附加價值商品,并擴大其銷售.

NDK晶體科技股份有限公司,依據‘ISO 14001環境/OHSAS-18001安衛管理系統’要求制定本‘環境/安衛手冊’,以界定本公司環境/安衛管理系統之范圍,包括任何排除之細節及調整,并指引環境/安衛管理系統與各書面、辦法書之對應關系,包含在環境/安衛管理系統內之流程順序及交互作用的描述.本公司環境/安衛管理系統之適用范圍包含公司所有的活動、產品及服務. NDK晶體科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.
