規格型號：16043205
頻率：12.0~26.0MHZ

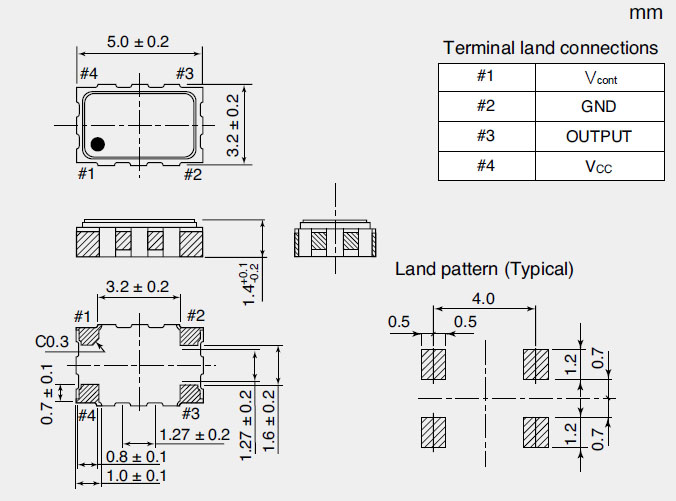

尺寸：5.0*3.2mm
PDF

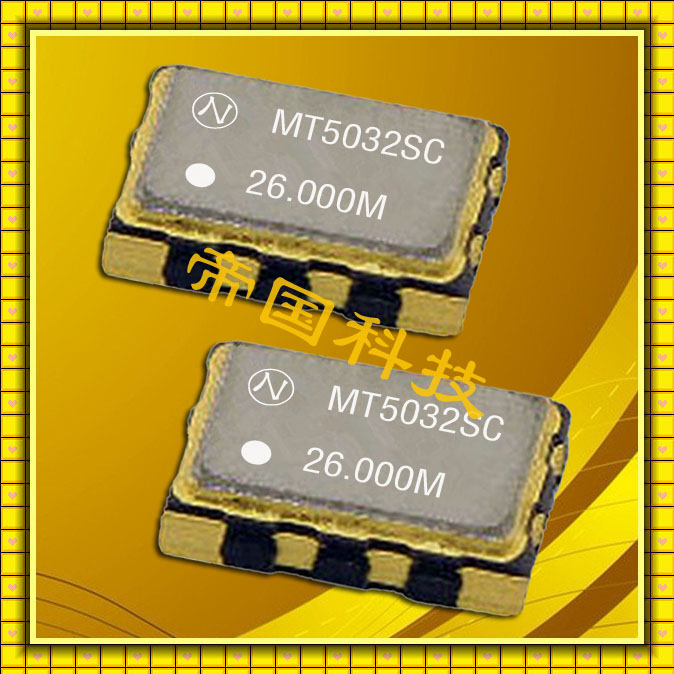

產品描述：NT5032SC壓控溫補晶振,石英晶體諧振器,NDK貼片晶振代理商,隨著科技數碼產品的小型化發展,晶體元件的尺寸也從最初的插件龐大體積演變成目前的多種規格SMD小尺寸趨勢,目前晶體內部的石英晶片已經達到了+-0.002mm以內了,...

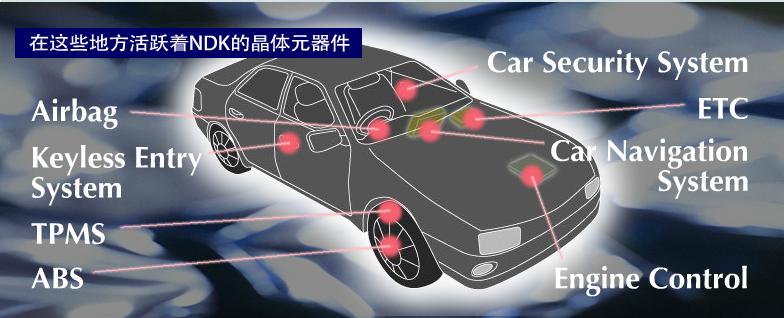

NT5032SC壓控溫補晶振,石英晶體諧振器,NDK貼片晶振代理商,隨著科技數碼產品的小型化發展,晶體元件的尺寸也從最初的插件龐大體積演變成目前的多種規格SMD小尺寸趨勢,目前晶體內部的石英晶片已經達到了+-0.002mm以內了,由于很多晶振廠家在生產小尺寸時所產生的問題,晶片很小導致晶體的各類寄生波(如長度伸縮振動,面切變振動)與主振動(厚度切變振動)的耦合加強,從而造成如若晶片的長度或?qū)挾瘸叽缭O(shè)計不正確、使得振動強烈耦合導致晶片不能正常工作,在隨著長時間的研究目前小尺寸的晶體已完全走入了成熟的階段.那么為什么越來越多的晶體企業都著手向汽車電子市場進軍呢,然而汽車電子的要求也比科技數碼產品高的多,特別是耐溫這塊,都有一定的要求值,比如：3225mm體積貼片晶振適用于汽車電子領域的表面貼片型石英晶振,本產品已被確定的高信賴性最適合用于汽車電子部件,晶體在極端嚴酷的環境條件下也能發揮穩定的起振特性,晶振本身具有耐熱,耐振,耐沖擊等優良的耐環境特性,滿足無鉛焊接的高溫回流溫度曲線要求,符合AEC-Q200標準.

晶振規格參數	NT5032SC
額定頻率范圍 (MHz)	12to26
電源電壓 (V)	+3.0
負載阻抗	10 kΩ//10 pF
工作溫度范圍(*2) / 儲存溫度范圍 (°C)	-30 to +75 / -40 to +85
消耗電流 (mA)	Max. 1.5
輸出電壓	Min. 0.8 V(p-p) (DC Coupling (*3))
頻率溫度特性	Max. ±2.5×10^-6
電源電壓變動的頻率特性	Max. ±0.3×10^-6 / +3.0 V ±5 %
負載變動的頻率特性	Max. ±0.2×10^-6/(10 kΩ//10 pF)±10%
老化率	Max. ±1.0 ×10^-6/year
頻率可變范圍	±9.0×10^-6 to ±15.0×10^-6 / +1.5±1 V (*4)

石英材料中的二氧化硅分子(SiO2) 在正常狀態下, 其電偶極是互相平衡的電中性. 在(圖二左)的二氧化硅是以二維空間的簡化圖形. 當我們?cè)诠柙由戏郊把踉酉路椒謩e給予正電場及負電場時, 空間系統為了維持電位平衡, 兩個氧原子會相互排斥, 在氧原子下方形成一個感應正電場區域, 同時在硅原子上方產生感應負電場區域. 相反的情況, 當我們?cè)诠柙由戏郊把踉酉路椒謩e給予負電場及正電場時, 兩個氧原子會相互靠近, 氧原子下方產生感應負電場,硅原子上方產生感應正電場. (圖二). 然而, 氧原子的水平位置變化時, 鄰近的另一個氧原子會相對的產生排斥或吸引的力量, 迫使氧原子回到原來的空間位置. 因此, 電場的力量與原子之間的力量會相互牽動, 電場的改變與水平方向的形變是形成交互作用狀態. 這個交互作用會形成一個在石英材料耗能最小的振動狀態, 祇要由電場持續給與能量, 石英材料就會與電場之間維持一個共振的頻率. 這個壓電效應下氧原子的振幅與電場強度及電場對二氧化硅的向量角度有相對應的關系.在實際的應用上, 電場是由鍍?cè)谑⑿酒系慕饘匐姌O產生, 電場與二氧化硅的向量角度則是由石英晶棒的切割角度來決定.

為了實現安全·安心·舒適的社會,ITS、軟件程序終端、M2M/LoT等無線通信的進步以及與之相伴的通信環境的整備和醫療的提高等都在發展之中.“頻率的控制、選擇和檢測”的需求在所有領域都有擴大,晶體元器件的需求會進一步提高.

　　在這樣的事業環境下,本集團會對以下5個產品群進行新產品開發的強化,提供只有本公司才能做到的,且品質和性能都優越的的商品,來贏得客戶高的評價和信賴,提高本集團的收益.

① 產業用高附加價值商品

開發產業用高附加價值的商品,并擴大銷售,讓其成為收益的支柱.

② 車載用高信賴性商品

開發車載用高信賴性的商品,并擴大銷售,使其成為收益的另一個支柱.

③ SAW（聲表面波）器件

擴大該商品在固定通信、車載和移動通信市場的銷售,成為本公司事業的核心.

④ 一般量產品

開發有價格競爭力的具有新的產品構造的商品和高附加價值的商品,并及時投入市場來擴大市場份額和確保利益.

⑤ 感應器器件

利用培育晶體的技術,開發超聲波裝置、頻率合成器、毫米波感應器、放射線量計等的高附加價值商品,并擴大其銷售.

NDK電子自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從以下政策：

1.新產品自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊,避免使用會造成污染之原物料及制程；對污染之防治應從根源解決問題,以《不產生、不使用》為最高指導原則.

2.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標.

3.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.

4.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.
