規格型號：3292803
頻率：10.0~52.0MHZ
尺寸：1.6*1.2mm
PDF

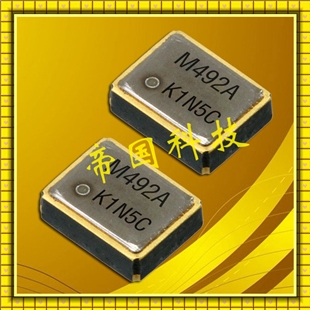

產品描述：KT1612溫補振蕩器,日本京瓷株式會社,藍牙耳機晶振,1612體積的溫補晶振（TCXO）,是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩...

KT1612溫補振蕩器,日本京瓷株式會社,藍牙耳機晶振,1612體積的溫補晶振（TCXO）,是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,該體積產品最適合于GPS,以及衛星通訊系統,智能電話等多用途的高穩定的頻率溫度特性晶振.為對應低電源電壓的產品.(DC+1.8V ± 0.1V to +2.9V ± 0.1V 對應IC可能) 高度：最高0.8 mm,體積：0.0022 cm3,重量：0.008 g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求,帶有AFC（頻率控制）功能,Enable/Disable功能,產品本身可根據使用需要進行選擇.

項目	符號	規格KT1612
頻率范圍	f_nom	10.0~52.0MHZ
電源電壓	Vcc	1.68V~3.63V
頻率偏差(25±3℃)	f_tol	±0.2×10^-6
等效串聯電阻	R1	200Ωmax.
驅動功率	DL	10µW (100µW Max.)
工作溫度	T_use	-30~+85℃
保存溫度	T_stg	-40~+85℃
頻率溫度特征 (以25℃為基準)	f_tem	±15×10^-6

京瓷的第一個字母“K”環起了陶瓷這一英文的第一個字母“C”,它由象征追求更廣闊的領域,展翅面向未來的企業商標和企業標識構成.1982年10月,公司由“京都陶瓷株式會社”變更為“京瓷株式會社”之際,便開始啟用這一標識.

作為象征性標記的顏色,選擇了富有熱情和挑戰意味的紅色 .“The New Value Frontier”(即在最尖端領域不斷創造新價值)是京瓷向社會發出的能夠表現公司強烈意愿的宣言.京瓷將發揮集團的綜合實力,用獨有的技術和視角開辟和構筑時代與市場所求的價值形態.

機械振動的影響

當晶體產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶體產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

PCB設計指導

(1) 理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

京瓷集團希望銷售的所有產品都能為地球環保做貢獻,因此致力于開發環境友好型產品.

為進行環境友好型產品的設計,京瓷明確了“環境友好理念”.將對于防止全球變暖、節能、節省資源、削減有害物質做出積極貢獻的產品定為“環保商品”,并針對所有產品設定了以環境友好理念為基礎的評價基準.通過這些努力,在2014年度,環保商品的比例達到了99%.

今后,京瓷集團將繼續開展相關活動,為提供更多環境友好型產品而努力.

環境友好理念

京瓷將“防止全球變暖、節能性”、“資源循環性”、“環保、產品安全性”這3個主題視為最重要的課題,在產品開發階段就明確地設定了相應的環保理念.

負荷削減理念

盡可能削減產品本身對環境的負面影響

保護貢獻理念

通過產品投放,幫助客戶及社會減少環境負擔.
