規格型號：42927912
頻率：1.8~39.99MHZ
尺寸：7.0*5.0mm
PDF

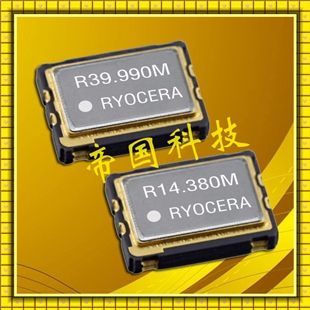

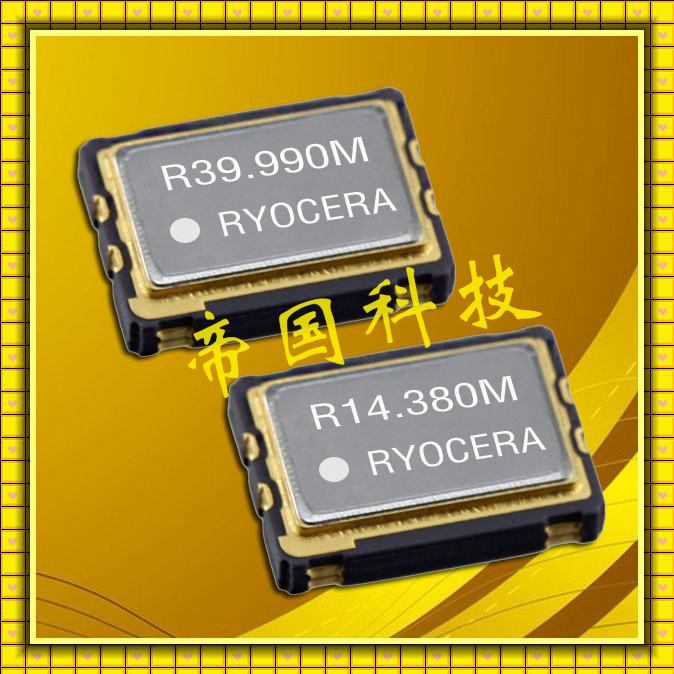

產品描述：京瓷有源晶振,KC7050A-C1-C2-C3-C5,KC7050B振蕩器,有源晶振,無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術,比目前一般使用的真空蒸鍍方式調頻先進,晶體本身起振需要外部電壓供應,起振后可直接驅動C...

京瓷有源晶振,KC7050A-C1-C2-C3-C5,KC7050B振蕩器,有源晶振,無論是溫補晶體也好,壓控晶振也罷,產品均采用了,離子刻蝕調頻技術,比目前一般使用的真空蒸鍍方式調頻先進,晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

項目	符號	規格KC7050A-C1
頻率范圍	f_nom	1.8~39.99MHZ
電源電壓	Vcc	1.71V~1.89V
負載電容	CL	15PF
頻率偏差(25±3℃)	f_tol	±100×10^-6
等效串聯電阻	R1	200Ωmax.
驅動功率	DL	10µW (100µW Max.)
工作溫度	T_use	-40~+105℃
保存溫度	T_stg	-55~+125℃
頻率溫度特征 (以25℃為基準)	f_tem	±15×10^-6

京瓷在成立初始,只是一個缺乏資金、信用、業績的小街道工廠.可以依靠的只是僅有的技術和相互信任的伙伴.為了公司的發展,大家都竭盡全力,經營者也用畢生的努力回報大家的信賴,堅信工作伙伴決不是為了私利私欲,所有員工都真心地慶幸自己能夠在這個公司工作,人人都希望公司不斷發展,這就是京瓷的經營.雖然常言人心易變,但同時也再沒有比它更堅不可摧的.以這樣牢固的心與心的連接為基礎的經營,就是京瓷的原點.

這些晶體知識介紹是指,晶體在產品上線之后發生不良品或者沒反應的情況下,自檢辦法.石英晶振如果在電路上的功能不規則或根本無法全部晶振找出得到了應用操作,請使用以下的清單找出可能存在的問題.請按照確定的因素和可能的解決方案的說明.

我們從晶振使用輸出無信號開始尋找相關問題.

我們可以先使用示波器或者頻率計數器來檢查石英晶體終端的兩個信號,如果沒有信號輸出,請按照步驟1-1到1-4步執行檢查.如果有從石英晶振（XOUT）的輸出端子的輸出信號,而是從在終端（辛）輸出沒有信號,請檢查石英晶振體以下step1-5到步驟1-6.

你可以先把晶體卸載下來并測試晶體的頻率和負載電容,看看他們是否能振動,也可以使用專業的石英晶體測試儀器來檢測 .如果你沒法檢測你也可以將不良品發送給我公司,我們檢測分析之后告訴你結果.

如果有下列情況發生,晶振不起振,首先你先查看你產品上使用的負載電容CL是否對,是否跟你的線路相匹配,或者是晶體的精度是否符合你的要求,或者你可以把產品發送回我公司分析.如果晶體頻率和負載電容跟要求相對應的話,我們將需要進行等效電路測試,比如等效電路測試如圖.

京瓷集團自成立以來,始終秉承“敬天愛人”這一社訓,將“與社會和諧共存”、“與世界和諧共存”、“與自然和諧共存”這3個“共存（LIVING TOGETHER）”作為所有企業活動的基礎,在兼顧環保和經濟效益的同時,舉全集團之力開展可持續發展的“環境經營”.

京瓷集團在生產過程中,會使用精密陶瓷原材料、化學藥劑等諸多化學物質.因此,在處理工廠廢水時,我們堅持“必須要將廢水凈化至比河水更為干凈的狀態”.利用當前最先進的技術,最大限度進行無害化處理,這就是京瓷集團的理念.基于這樣的理念,京瓷集團于1991年制定了“京瓷環境憲章”.之后又將環境憲章加以具體化,制定出“環境愿景2020”,明確了到2020年為止的長遠規劃,并為了實現這個目標,制定出年度計劃“京瓷集團全球環境方針”.

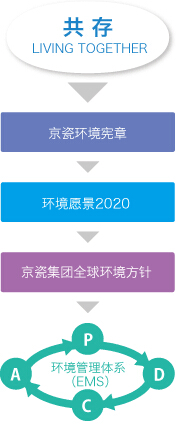

京瓷環境憲章

京瓷集團在“共存（LIVING TOGETHER）”這一理念的指導下,為構建低碳社會、循環型社會、與自然共存的社會,制定了《京瓷環境憲章》,其中規定了環保產品開發、節能、防止全球變暖、節約資源、削減廢棄物、化學物質的合理管理、保護生物多樣性等綜合性的環保措施.

環境愿景2020

京瓷集團為了在兼顧環保和經濟效益的同時,開展可持續發展的環境經營,制定了《環境愿景2020》,明確了2020年的目標.

京瓷集團全球環境方針

京瓷集團制定了《京瓷集團全球環境方針》,其中規定了針對溫室效應氣體、能源、水、產業廢棄物4個項目的一年的目標.
