規格型號：6653238
頻率：1.0~80.00MHZ

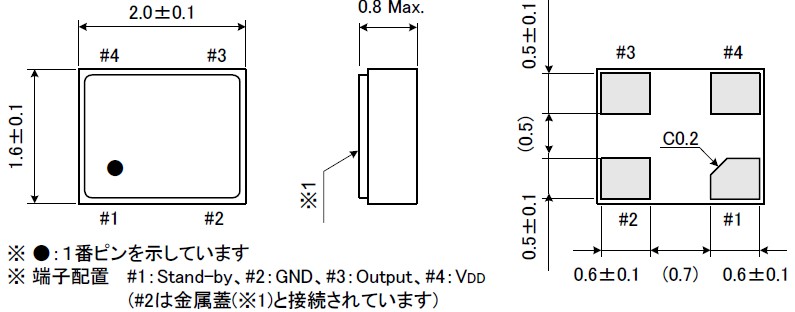

尺寸：2.0*1.6mm
PDF

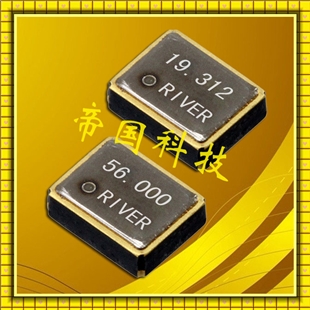

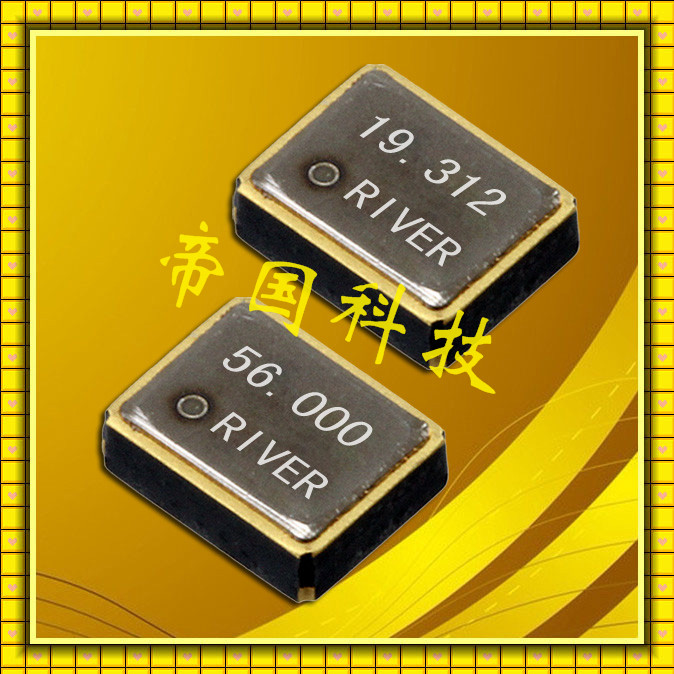

產品描述：FCXO-06晶振,大河石英晶體振蕩器,普通有源晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振...

FCXO-06晶振,大河石英晶體振蕩器,普通有源晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.

晶振參數	型號FCXO-06
頻率范圍	1.000MHZ~80.000MHZ
負載電容	5pf,6pF,7pF or special
頻率偏差	±20ppm,±30ppm,±50ppm
工作溫度	-20~+70℃
儲存溫度	-40~+85℃
電壓電壓	1.8V,2.5V,3.3V
激進功率	200μW Max
串聯電阻（ESR）	100Ω Max

激勵功率的大小直接影響石英諧振器的性能,所以電路設計者一定要嚴格控制石英諧振器在規定的激勵功率下工作,以便充分發揮石英諧振器的特性激勵功率一般以微瓦為單位micro Watt,近幾年石英晶體生產技術大幅提升加上產小型化與低功耗需求的提升已不需要提供過高的驅動功率.

功率偏小對于長期穩定有利,功率稍大對于短期溫度有利.

激勵功率太大:

石英片振動強,振動區域溫度升高,石英片內產生溫度梯度,會使頻率穩定度降低；功率過大時由于機械形變超過彈性限度而引起永久性的晶格位移,使頻率產生永久性的變化,甚至有時會把石英片振壞；功率過大會使等效電阻增加(一般阻抗10~100奧姆),電極與接著材料的接口惡化,Q值下降,電阻溫度特性和頻率溫度特性變得不規則；激勵功率過大容易激起寄生振蕩,同時還會使老化變大.

激勵功率太低:

會使信號雜音比變小而影響短期穩定度,諧振器不易起振,影響工作的穩定和可靠性,所以使用者應根據不同的要求嚴格控制激勵功率；更不能為了增大輸出而隨意提高激勵功率.

大河是不斷變化的.水域新興從小上游面臨長途旅行.小流在自然地形和加入支流,最終合并的大潮流.然而,河流維持日常生活和生態系統.我們可能會說相同的公司和他們的環境.公司匯集了一系列的個人和企業.良好企業公民通過自己的業務活動豐富社會通過創造新的價值和服務.在大河,我們爭取這種濃縮,常見的河流和公司.在社會中,我們認為這是我們的使命.

我們?nèi)灾铝τ诜?wù)我們尊貴的客戶、股東和其他利益相關者為了這一目標,并謙卑地請求您的持續支持.

我們的第四個中檔管理計劃,擴展從2014年到2017年,現在正在進行.追求我們的管理視野,我們構建顧客滿意和信任,從原始思維,創造新的價值和獲得更大的盈利能力通過優化業務結構.我們?nèi)匀恢铝τ诰S護我們所有的利益相關者的信任和實現價值的角色.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.大河電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「大河電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
