規格型號：50216881
頻率：1.0~80.0MHZ

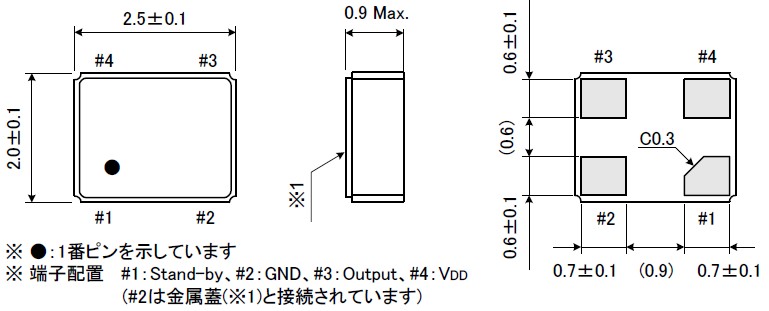

尺寸：2.5*2.0mm
PDF

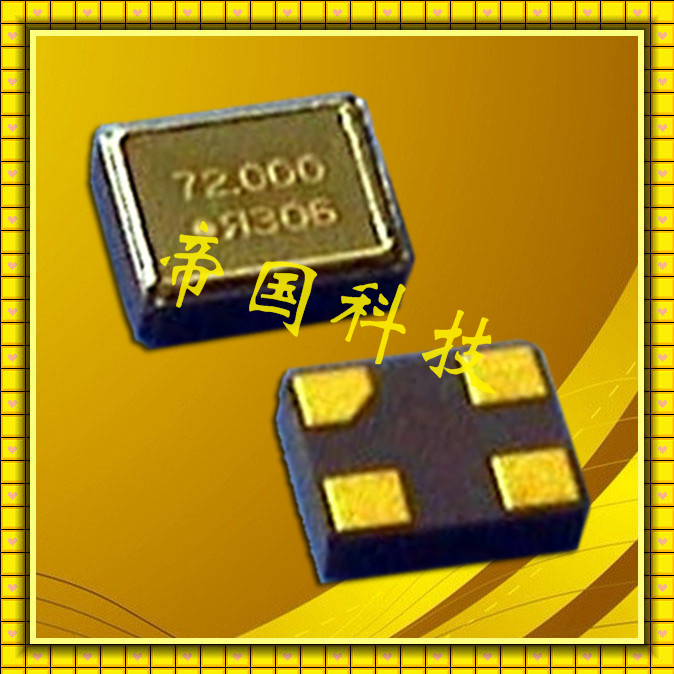

產品描述：FCXO-05有源晶體振蕩器,大河貼片晶振,平板電腦石英晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是1...

FCXO-05有源晶體振蕩器,大河貼片晶振,平板電腦石英晶振,有源晶振,是只晶體本身起振需要外部電壓供應,起振后可直接驅動CMOS 集成電路,產品本身已實現與薄型IC（TSSOP封裝,TVSOP封裝）同樣的1mm厚度,斷開時的消費電流是15 µA以下,編帶包裝方式可對應自動搭載及IR回流焊接（無鉛對應）產品有幾種電壓供選1.8V,2.5V,3V3.3V,5V,以應對不同IC產品需要.

晶振參數	型號FCXO-05
頻率范圍	1.000MHZ~80.000MHZ
負載電容	5pf,6pF,7pF or special
頻率偏差	±20ppm,±30ppm,±50ppm
工作溫度	-20~+70℃
儲存溫度	-40~+85℃
電壓電壓	1.8V,2.5V,3.3V
激進功率	200μW Max
串聯電阻（ESR）	100Ω Max

驅動能力

驅動能力說明振蕩晶體單元所需電功率,其計算公式如下：

　驅動能力 (P) = i2·Re

其中i表示經過晶體單元的電流,

Re表示晶體單元的有效電阻,而且 Re=R1（1+Co/CL）2.

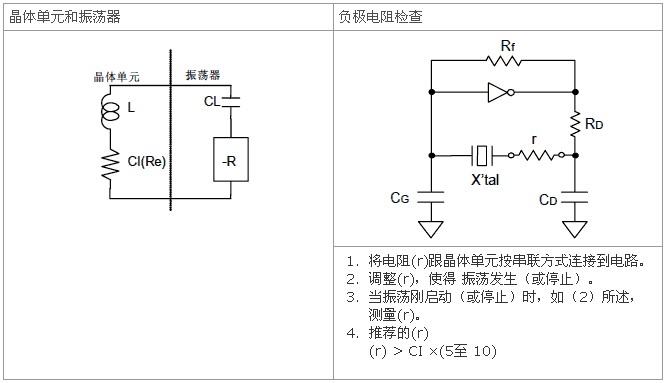

振蕩補償

除非在振蕩電路中提供足夠的負極電阻,否則會增加振蕩啟動時間,或不發生振蕩.為避免該情況發生,請在電路設計時提供足夠的負極電阻.

大河是不斷變化的.水域新興從小上游面臨長途旅行.小流在自然地形和加入支流,最終合并的大潮流.然而,河流維持日常生活和生態系統.我們可能會說相同的公司和他們的環境.公司匯集了一系列的個人和企業.良好企業公民通過自己的業務活動豐富社會通過創造新的價值和服務.在大河,我們爭取這種濃縮,常見的河流和公司.在社會中,我們認為這是我們的使命.

我們仍致力于服務我們尊貴的客戶、股東和其他利益相關者為了這一目標,并謙卑地請求您的持續支持.

我們的第四個中檔管理計劃,擴展從2014年到2017年,現在正在進行.追求我們的管理視野,我們構建顧客滿意和信任,從原始思維,創造新的價值和獲得更大的盈利能力通過優化業務結構.我們仍然致力于維護我們所有的利益相關者的信任和實現價值的角色.

大河晶體科技本于‘善盡企業責任、降低環境沖擊、提升員工健康’的理念,執行各項環境及職業安全衛生管理工作；落實公司環安衛政策要求使環境暨安全衛生管理成效日益顯著,不僅符合國內環保、勞安法令要求,同時也能達到國際環保、安全衛生標準. 2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證. 勞工職業安全衛生議題近年成為世界各國及企業關注焦點,如何做到‘降低職業災害發生、確保工作場所安全、實施員工健康管理’一直是大河晶體努力的方向,公司于2008年12月通過OHSAS18001職業安全衛生管理系統驗證,提供勞工符合系統要求的安全衛生工作環境.
