規格型號：62848726
頻率：0.58~80.00MHZ

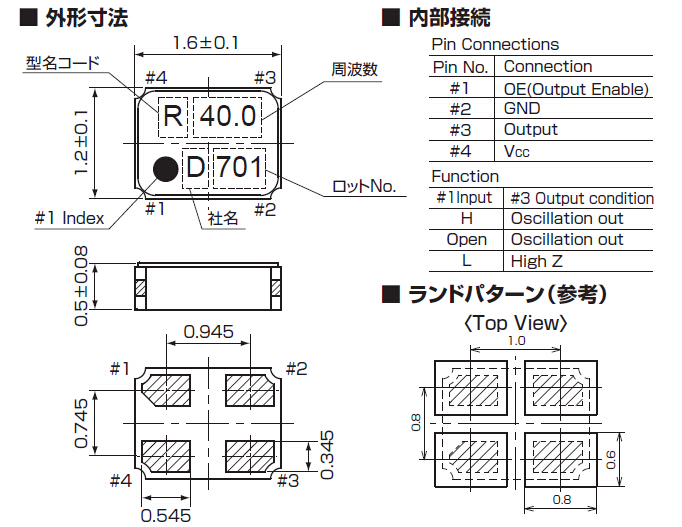

尺寸：1.6*1.2mm
PDF

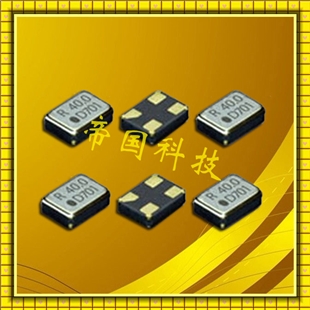

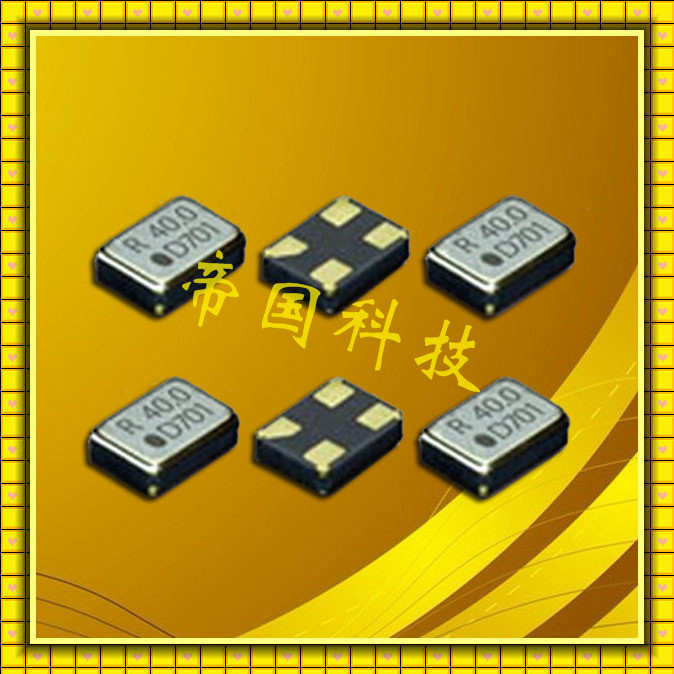

產品描述：DSO1612AR石英晶振,大真空有源晶振,智能手環晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧...

DSO1612AR石英晶振,大真空有源晶振,智能手環晶振,石英晶體振蕩器在設計時就與各款型號IC匹配等相關技術,使用IC與晶片設計匹配技術：是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等有它的特殊性,必須考慮振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.

規格參數	DSO1612AR
頻率范圍	0.58~80.00MHZ
電源電壓	1.8~3.3V
負載電容	10pF
溫度特征	±2.5×10^-6 max /-30~+85℃ ±2.5×10^-6 max /-30~+85℃ (Option)
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (f＞26MHZ)
負荷變動特性	±0.2×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±0.2×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

晶體諧振器是一種被動組件,因此受電源電壓、環境溫度、電路配置、電路常數和襯底連接模式,等.操作大致分為正常運行和異常操作.因此,在振蕩電路的設計,其中一個先決條件是決定如何使晶體諧振器的振蕩頻率穩定和安全.只有這種決心后可以隨后的物品如頻率精度、頻率變化程度的調制,振蕩開始時間和振蕩波形進行討論.

在振蕩電路的設計,它認識到各個組件的作用是必要的.表1中描述的角色了,作為一個例子,一個振蕩電路(圖1)使用一個通用的C-MOS IC(74年由東芝hcuo4ap).Table-1When反饋電阻(Rf)不是安裝在振蕩電路,如表1所示,諧振器不開始振蕩即使電源應用于振蕩電路.除非適當的值連接的電阻器,振蕩不開始正式晶體諧振器的模式,但泛音振動或基本振蕩開始.在基本諧振器(MHz頻帶)反饋電阻通常是1 MΩ.的泛音諧振器(MHz頻帶)值取決于集成電路和頻率特性,但是在幾個kΩ——數萬kΩ的范圍.的音叉型諧振器(千赫樂隊),需要連接一個電阻10 MΩ或更多.

大真空靈活地應對不斷變化的社會需求,以市場為導向的方法的核心.我們的專家人員積極參與開發新產品,滿足市場的需求,根據他們的深刻洞察消費者的需求.我們正在開發的產品與《紐約時報》及時,從較小的移動終端到下一代智能電網所代表的工業基礎設施.我們將繼續致力于從事研究和開發高質量的石英裝置.

自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.大真空電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

為追求生產綠色產品之目標,將環保理念納入采購流程中,采購人員于收集市場資訊時,優先提供符合「大真空電子無有害物質管理作業標準」之材料相關資訊予產品設計人員參考,并依其要求提供符合規范之樣品與規格.原材物料承認時,采購人員須請供應商填寫公司提供之問卷表單及相關RoHS檢測報告,經原材物料相關審驗單位審查通過后,方可使用.
