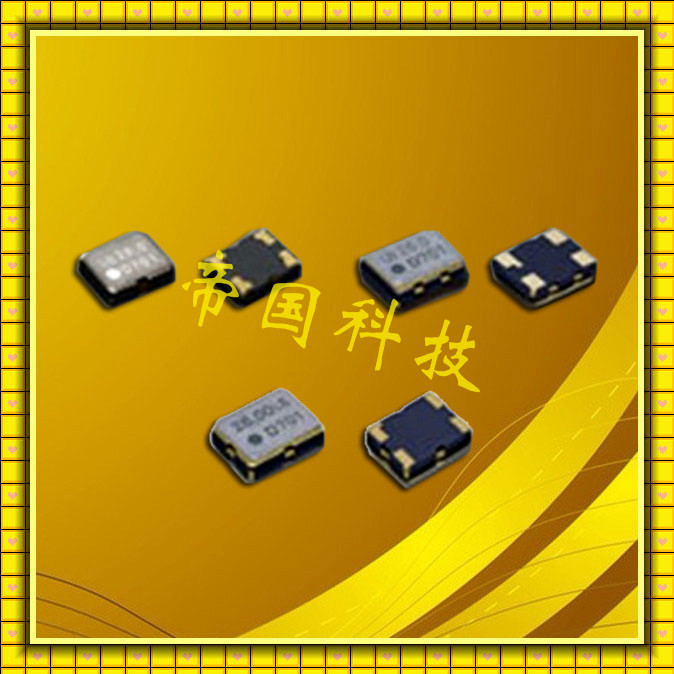

規格型號：14944006
頻率：12.288~52.0MHZ
尺寸：2.0*1.6mm
PDF
產品描述：智能語音設備晶振,DSA211SDN晶體振蕩器,KDS石英晶振,具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC+1.8V0.1Vto+3.2V0.1V)高度：最高1.0mm,體積：0.007cm3,重量：0.024g,超小...

智能語音設備晶振,DSA211SDN晶體振蕩器,KDS石英晶振,具有最適合于移動通信設備用途的高穩定的頻率溫度特性.為對應低電源電壓的產品.(可對應DC +1.8 V±0.1 V to +3.2 V±0.1 V )高度：最高1.0 mm,體積：0.007 cm3,重量：0.024g,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的回流溫度曲線要求.

規格參數	DSA211SDN
頻率范圍	12.288~52.0MHZ
電源電壓	1.68~3.5V
負載電容	10pF
溫度特征	±2.5×10^-6 max /-30~+85℃ ±2.5×10^-6 max /-30~+85℃ (Option)
消費電流	+1.5mA max (f≤26MHZ) +2.0mA max (26＜f≤52MHZ) +2.5mA max (f≤60MHZ)
負荷變動特性	±2.0×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±2.0×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

＜SMD產品＞

SMD晶體產品支持自動貼裝,但還是請預先基于所使用的搭載機實施搭載測試,確認其對特性沒有影響. 在切斷工序等會導致基板發生翹曲的工序中,請注意避免翹曲影響到產品的特性以及軟焊. 基于超聲波焊接的貼裝以及加工會使得晶體產品（諧振器、振蕩器、濾波器）內部傳播過大的振動,有可能導致特性老化以及引起不振蕩,因此不推薦使用.

＜晶體振蕩器＞

晶體振蕩器的內部電路使用C-MOS.閉鎖、靜電對策請和一般的C-MOS IC一樣考慮.

有些晶體振蕩器沒有和旁路電容器進行內部連接.使用時,請在Vdd-GND之間用0.01μF左右的高頻特性較好的電容器（陶瓷片狀電容器等）以最短距離連接.關于個別機型請確認宣傳冊、規格書.
