首頁進口晶振進口TCXO晶振,KDS振蕩器,DSB211SCL導航儀晶振

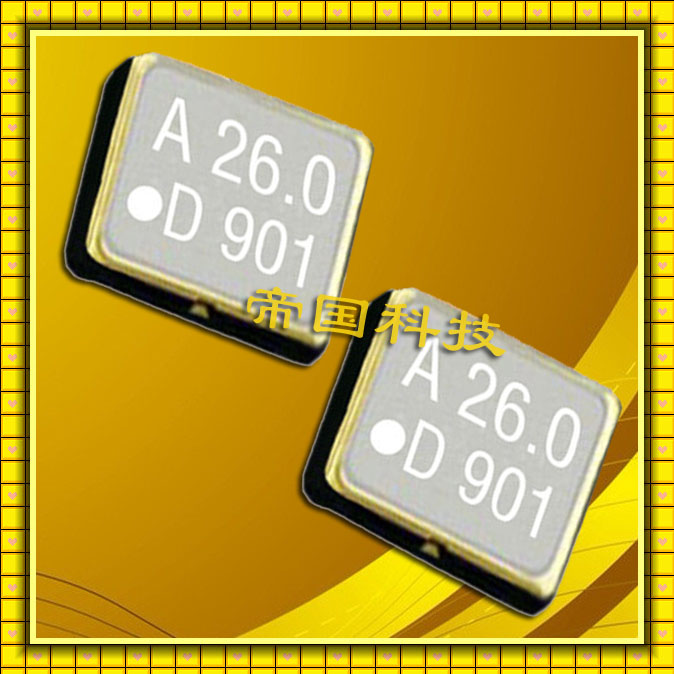

進口TCXO晶振,KDS振蕩器,DSB211SCL導航儀晶振

規格型號：65943122
頻率：13.0~52.0MHZ
尺寸：2.0*1.6mm詳細內容請瀏覽PDF文檔.
PDF
產品描述：2016mm體積的溫補晶振（TCXO）,是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,超小型,輕型.低消耗電流,表面貼片型產品.（可對應回流焊）無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求.

進口TCXO晶振,KDS振蕩器,DSB211SCL導航儀晶振,是目前有源晶振中體積最小的一款,產品本身帶溫度補償作用的晶體振蕩器,超小型,輕型.低消耗電流,表面貼片型產品.(可對應回流焊)無鉛產品.滿足無鉛焊接的高溫回流溫度曲線要求.

規格參數	DSB211SCL
頻率范圍	13.0~52.0MHZ
電源電壓	1.7~3.5V
負載電容	10pF
溫度特征	±2.0×10^-6 max /-30~+85℃ ±2.0×10^-6 max /-30~+85℃ (Option)
消費電流	+1.7mA max (f≤26MHZ) +2.2mA max (f＞26MHZ)
負荷變動特性	±0.2×10^-6 max (10KΩ//10pF±10%)
電源電壓特性	±0.2×10^-6 max (Vcc±5%)
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

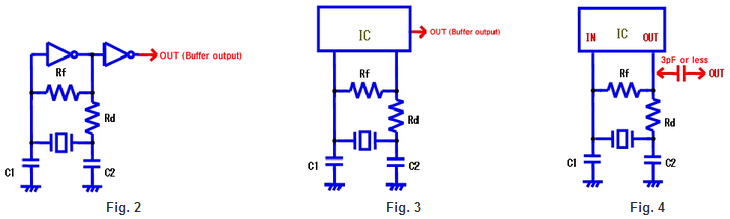

必須測量真值,盡可能的振蕩頻率諧振器安裝在電路中,使用正確的方法.振蕩頻率的測量、探針和頻率計數器通常使用.然而,我們的目標是通過限制影響通過測量工具進行測量振蕩電路本身.測量頻率的三種模式,如以下所示圖紙(Figs.2 3和4).最準確的測量方法是通過使用任何實現頻譜分析儀能夠精確測量而不接觸振蕩電路.

探測器不影響圖2因為緩沖的輸出是通過測量振蕩電路的輸出輸入到逆變器的下一個階段.

探測器不影響圖3因為緩沖輸出(1/1,1/2,等等)在集成電路測量.

圖4展示了一個沒有緩沖的情況下從集成電路輸出信號,即探測的影響最小化通過3 pF的小電容測量或少之間的輸出點(晶體終端的集成電路)和調查.

然而,值得注意的是,使用這種方法,輸出波形更小,測量不能依賴的敏感性頻率計數器即使示波器可以檢查振蕩波形.在這種情況下,使用放大器來測量.

大真空自公司成立以來,秉持對環境保護承諾之宣言：『還給后代一個干凈的地球』,所有活動應遵從以下政策：

1.新產品自設計階段至成品完成后之服務即應考察該產品對環境產生之沖擊,避免使用會造成污染之原物料及制程；對污染之防治應從根源解決問題,以《不產生、不使用》為最高指導原則.

2.若無法避免需產生或使用時,應管制單位產生量及使用量,做持續性之追蹤管制、改進并制定預防方案或是降低污染量,水電等消耗性（能）資源使用,應從系統研究改善使用效率,以達成節約能源之目標.

3.公司所有活動皆遵循環保法規及承諾,作好綠色設計與生產以及污染預防,減少使用危害環境的原物料,積極節約材料資源,降低對整體環境沖擊的影響,實施相關預防矯正、持續改善作業,落實與維護環境保護,響應全球環保運動.

4.藉由環境稽核確認環境改善績效,使公司所有活動過程均能達成環境目標及標的,并期望透過全體員工共同努力,貢獻愛護地球的一份心力.
