規格型號：5253316
頻率：10~50MHZ,50~67MHZ
尺寸：6.0*3.5mm
PDF
產品描述：QuartzCom晶振,SMX-2C晶振,無鉛晶振,QuartzCom晶振-QuartzcomCrystal是頻率控制產品主要生產商,公司成立至今已二十多年發展,Quartzcom晶振在歐洲瑞士具有較大的影響力,2001年瑞士Quartzcom晶振公司開始生產無鉛晶振,并...

QuartzCom晶振,SMX-2C晶振,無鉛晶振,QuartzCom晶振-Quartzcom Crystal是頻率控制產品主要生產商,公司成立至今已二十多年發展, Quartzcom晶振在歐洲瑞士具有較大的影響力,2001年瑞士Quartzcom晶振公司開始生產無鉛晶振,并向市場供應大量的石英晶振,有源晶振等產品.
我們保證hiqh質量的生產非常可靠和成本控制。世界領先的電子制造商選擇QuartzCom是因為它具有響應時間短，靈活性高，交貨時間短以及基于長期經驗的深厚技術支持。我們認為這是我們的主要任務，以為我們的客戶提供全面的最先進的頻率控制產品。
通過我們的服務提供保持并不斷提高我們的質量。
產品組合：晶體單元，石英振蕩器（XO，VCXO，TCXO，VC-TCXO，OCXO），濾波器（石英，SAW和陶瓷），傳感器和壓控振蕩器（VCO）等壓電元件; SMD和含鉛封裝尺寸從最小的晶體單元（1.6 x 2.0 mm）到DOCXO（50 x 50 mm），提供的頻率范圍從32.768 kHz到5 GHz
公司協調：QuartzCom AG利用其強大的工程力量的優秀開發和應用技術，在早期階段就優化了客戶的電路設計。通過服務和客戶導向以及廣泛的產品系列幫助QuartzCom AG希望在短時間內提供高質量的可靠解決方案，并及時交付指定產品作為高效制造商。
QuartzCom晶振公司是歐洲一家擁有先進技術和設備的晶振開發生產商,QuartzCom有源晶振廣泛應用到衛星通信,廣域網,局域網,GPS/北斗系統.QuartzCom晶振,SMX-2C晶振,無鉛晶振.

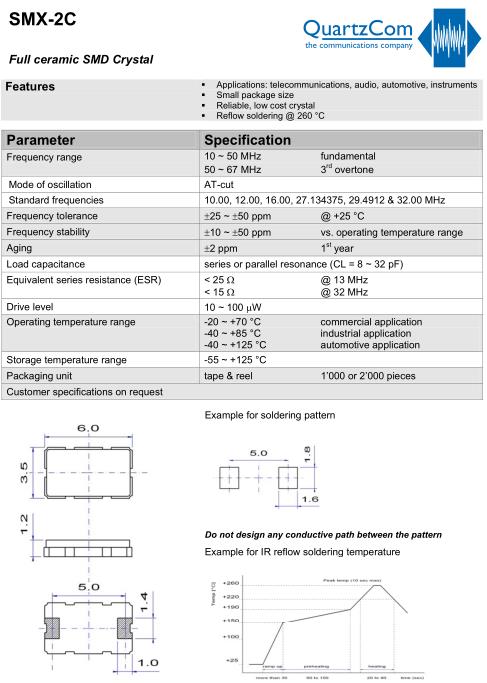

QuartzCom晶振規格	單位	SMX-2C晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	10~50MHZ,50~67MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-20 ~ +70 °C commercial application -40 ~ +85 °C industrial application -40 ~ +125 °C automotive application	標準溫度
激勵功率	DL	10~100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±25 × 10^{-6 ~}±50 × 10^-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.mlnic.org.cn/
頻率溫度特征	f_tem	±10 × 10^{-6 ~}±50 × 10^-6	超出標準的規格請聯系我們.
負載電容	CL	8~32pF～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±2 × 10^-6 / year Max.	+25°C,第一年

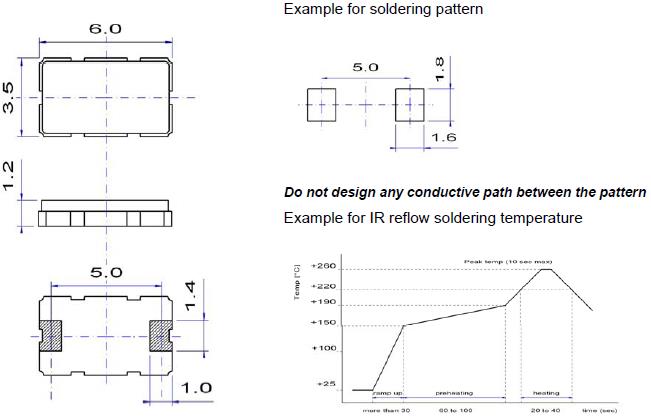

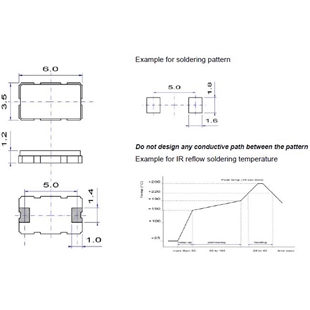

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.QuartzCom晶振,SMX-2C晶振,無鉛晶振.
