規格型號：30894023
頻率：10~45MHZ

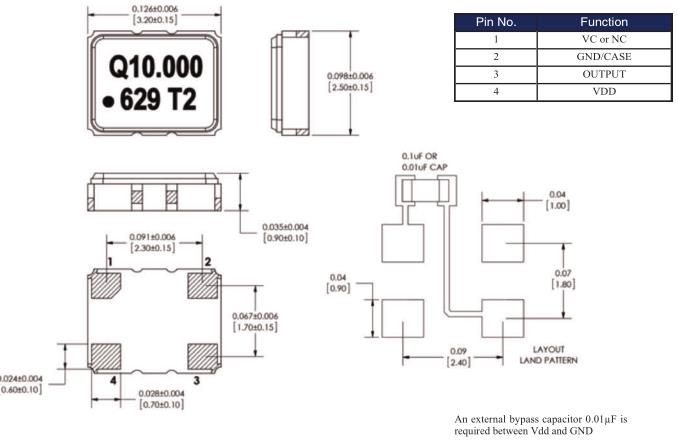

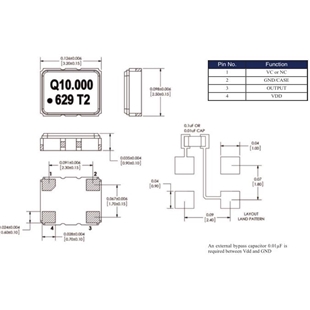

尺寸：3.2*2.5mm
PDF
產品描述：Q-Tech晶振,QTCT230晶振,QTCT2303S1T-10.000000晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振...

Q-Tech晶振,QTCT230晶振,QTCT2303S1T-10.000000晶振,小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也使產品帶來了更高的穩定性能,接縫密封石英晶體振蕩器,精度高,覆蓋頻率范圍寬的特點,SMD高速自動安裝和高溫回流焊設計,Optionable待機輸出三態輸出功能,電源電壓范圍:1.8V~5V,高穩定性,低抖動,低功耗,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,DSL和其他IT產品的晶振應用,三態功能,PC和LCDM等高端數碼領域,符合RoHS/無鉛.

Q-Tech在美國加利福尼亞州卡爾弗城的35,000平方英尺的工廠內運營，通過了AS9100和ISO 9001質量管理體系認證。公司在北美，歐洲和亞洲均設有銷售部門，業務遍及全球。Q-Tech以其在體聲波（BAW）和表面聲波（SAW）器件方面的尖端設計和制造能力而聞名。它不斷致力于研究和開發關鍵頻率控制技術，從而改進了更高頻率，小型化，低成本和新設計的領域。

作為美國領先的MIL-PRF-55310合格產品制造商以及航空航天公司TOR（GPS III）和NASA GSFC規格等超高可靠性標準，Q-Tech自豪地為軍事，航空航天，井下服務，和我們的客戶合作四十年，在深空工業中取得無限成功。由Q-Tech設計和制造的零件在地殼以下數公里的范圍內，以及遠遠超出太陽系的深空任務中都表現出色。
Q-TECH研發和生產的先進振蕩器主要用于高可靠性軍事,航空航天,鉆井設備和太空應用。Q-TECH的產品不僅包含標準時鐘振蕩器,也有高穩定性的恒溫晶振,TCXO振蕩器等元件.Q-Tech晶振,QTCT230晶振,QTCT2303S1T-10.000000晶振.

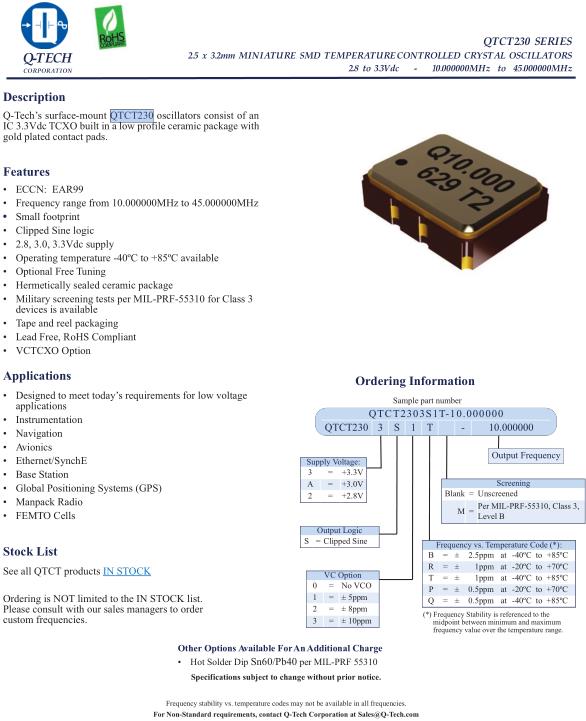

Parameters	QTCT230
Output frequency range (Fo)	10.000000MHz — 45.000000MHz
Logic	Clipped Sine
Supply voltage (Vdd)	2.8, 3.0, 3.3Vdc ± 5%
Supply current (Idd)	1.5 mA max. - < 20MHz 2.0 mA max. - 20MHz ~ < 32MHz 2.5 mA max. - 32MHz ~ ≤ 45MHz
VCO?Option (Tuning Range)	See Part Number on Page 1
Operating temperature (Topr)	See Part Number on Page 1
Storage temperature (Tsto)	-40ºC to +85ºC
Start-up time (Tstup)	2ms max.
Output Level	Vop-p = 0.8V
Output Load	10k \|\| 10pF
Control Voltage to reach Pull Range (Note 1)	0.5V min. 2.5V max.
Control Voltage Impedance (Note 1)	500kΩ min.
Phase Noise typ. at 19.2MHz
10Hz	-91 dBc/Hz
100Hz	-116 dBc/Hz
1kHz	-137 dBc/Hz
10kHz	-149 dBc/Hz
100kHz	-150 dBc/Hz
Frequency Tolerance (Ftol) at 25ºC (Note 2)	±2.0ppm max.
Power Supply Stability ±5% (Fpwr)	±0.2ppm max.
Load Stability ±10% (Fload)	±0.2ppm max.
Aging	±1.0ppm max. 1st year

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.Q-Tech晶振,QTCT230晶振,QTCT2303S1T-10.000000晶振.
