規格型號：97163948
頻率：40 MHz to 130 MHz

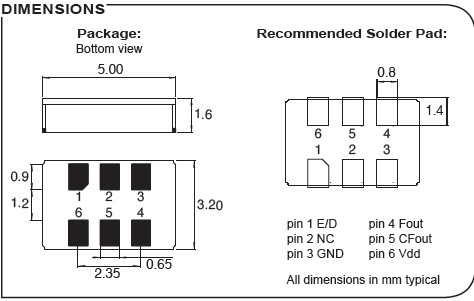

尺寸：5×3.2 mm
PDF
產品描述：片晶振NX5032GA 小型表面貼片晶振型,是標準的石英晶體諧振器,適用于寬溫范圍的電子數碼產品,家電電器及MP3,MP4,播放器,單片機等領域.可對應8.000MHz以上的頻率,在電子數碼產品,以及家電相關電器領域里面發揮優良的電...

微晶晶振,有源晶振,MCSO2L晶振,數字時鐘晶振，6035mm，5032mm，4025mm貼片晶振系列，其產品晶體晶片采用了真空退火技術：高真空退火處理是消除在加工過程中產生的應力及輕微表面缺陷。在PLC控制程序中輸入已設計好的溫度曲線，使真空室溫度跟隨設定曲線對晶體組件進行退火，通過合理的真空退火技術可提高產品的主要參數的穩定性，提高產品的年老化特性。
智能手機晶振,產品具有高精度超小型的表面貼片型石英晶體振蕩器,最適用于移動通信終端的基準時鐘等移動通信領域.比如智能手機,無線通信,衛星導航,平臺基站等較高端的數碼產品,晶振本身小型,薄型具備各類移動通信的基準時鐘源用頻率,貼片晶振具有優良的電氣特性,耐環境性能適用于移動通信領域,滿足無鉛焊接的高溫回流溫度曲線要求.

微晶，1978年成立于瑞士格倫興，為Swatch Group的供貨商，提供手表音叉式晶體的產品。
而今，微晶已經發展成為一家在微型音叉式石英晶體(32kHz ~ 250MHz)、實時時鐘模塊、晶振和OCXO等多個領域的領導供貨商，為世界一流的終端產品制造商提供從設計到量產的全方位支持，服務范圍涵蓋手機、計算機、汽車電子、手表、工業控制、植入式醫療及其他高可靠性產品。
微晶在瑞士、泰國建有生產中心，及遍布世界各地的代表處。我們所有的微晶晶振,有源晶振,MCSO2L晶振,數字時鐘晶振產品都得到ISO9001和ISO14001的認證，并達到RoHS，REACh等規范的要求。全球約550個員工的責任感和奉獻精神是我們成功的基石。我們對管理、環境、社會責任都有明確的行為準則（比如對有爭議的原材料的問題上），這些是我們在未來保持競爭優勢的主要原因。

晶振規格參數	MCSO2L
額定頻率范圍 (MHz)	40 MHz to 130 MHz LVDS Output
電源電壓 (V)	+1.8±5% +2.5±5% +3.3 ± 10 %
負載阻抗	10 kΩ//10 pF
工作溫度范圍(*2) / 儲存溫度范圍 (°C)	-10 to +75 / -55 to +125
消耗電流 (mA)	Max. 1.5
輸出電壓	Min. 0.8 V(p-p) (DC Coupling (*3))
頻率溫度特性	Max. ±2.5×10^-6
電源電壓變動的頻率特性	Max. ±0.3×10^-6 / +3.0 V ±5 %
負載變動的頻率特性	Max. ±0.2×10^-6/(10 kΩ//10 pF)±10%
老化率	Max. ±1.0 ×10^-6/year
頻率可變范圍	±9.0×10^-6 to ±15.0×10^-6 / +1.5±1 V (*4)

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存微晶晶振,有源晶振,MCSO2L晶振,數字時鐘石英晶振，晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
9.安裝時注意事項

9.1.耐焊性

加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接MCSO2L晶振晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD晶振產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。

微晶晶振集團實施創新戰略，提高自主創新能力，生產5032六腳貼片晶振確保公司可持續發展。實施節約戰略，提高建設節約環保型企業能力，確保實現節能環保規劃目標。

致力于環境保護，包括預防污染。在微晶晶振,有源晶振,MCSO2L晶振,數字時鐘晶振，石英晶振，SMD晶振產品的規劃到制造、運行維修等整個過程中，努力提供環保型的產品和服務。在業務活動中，努力節約資源并節省能源，致力于減少廢棄物和再生資源的回收利用。在積極公開有關環境的信息的同時，通過支持環?；顒?，廣泛地為社會作貢獻。致力于保護生物多樣性和可持續利用。切實運行環境管理系統PDmCA（Plan-Do-multiple Check-Act），努力提高環境性能，不斷改善運用系統。
微晶晶振，貼片晶振,差分石英晶體振蕩器在“制造、使用、有效利用、再利用”這樣一個產品生命周期中，努力創造豐富的價值，給社會帶來溫馨和安寧，感動和驚喜，同時為減少環境影響，努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”，實現與地球的和諧相處。
