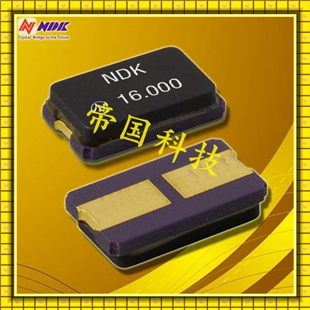

規格型號：90192673
頻率：4M-8MHZ
尺寸：8.0*4.5mm
PDF
產品描述：貼片石英晶體,體積小,焊接可采用自動貼片系統,產品本身小型,表面貼片晶振,特別適用于有小型化要求的電子數碼產品市場領域,因產品小型,薄型優勢,耐環境特性,包括耐高溫,耐沖擊性等,在移動通信領域得到了廣泛的應用,晶振...

日本NDK晶振集團創造利益，NDK晶振,貼片晶振,NX8045GE晶振,電腦主板晶振提升企業價值的同時，為了繼續提升企業的價值，我們認為維持經營的透明性，確實盡到對各位股份持有者說明的責任這樣的公司治理的構筑必不可少，石英晶體諧振器我們把其放在經營最重要的課題之一的位置。日本于2015年6月制定了公司治理準則，由此我們迎來了兩位外部董事。加大強化相關經營監察機能、遵守法律，確保說明責任，迅速且適當地公布信息，履行環境保全等的社會責任，而從使我們能繼續成為所有股份持有者的各位所信任和尊敬的企業。

晶振參數	NX8045GE
額定頻率范圍	4.00 to 8.00(MHz)
泛波次數	基波
頻率偏差 (25±3℃)	±15×10^-6
頻率溫度特性 (以25℃為基準)	±25×10^-6
工作溫度范圍	-40 to +150℃
儲存溫度范圍	-40 to +150℃
等效串聯電阻(額定頻率：以上～未滿)	Max. 150Ω
驅動功率	50µW (Max. 500µW)
負載電容	8pF

7-1:機械振動的影響

當石英晶體產品上存在任何給定沖擊或受到周期性機械振動時，比如：壓電揚聲器，壓電蜂鳴器，以及喇叭等，輸出頻率和幅度會受到影響。這種現象對通信器材通信質量有影響。盡管晶體產品設計可最小化這種機械振動的影響，NDK晶振,貼片晶振,NX8045GE晶振,電腦主板晶振我們推薦事先檢查并按照下列安裝指南進行操作。
7-2:晶振生產廠家PCB設計指導
(1) 理想情況下，機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上。如果您安裝在同一個PCB板上，最好使用余量或切割PCB。當應用于PCB板本身或PCB板體內部時，機械振動程度有所不同。建議遵照內部板體特性。

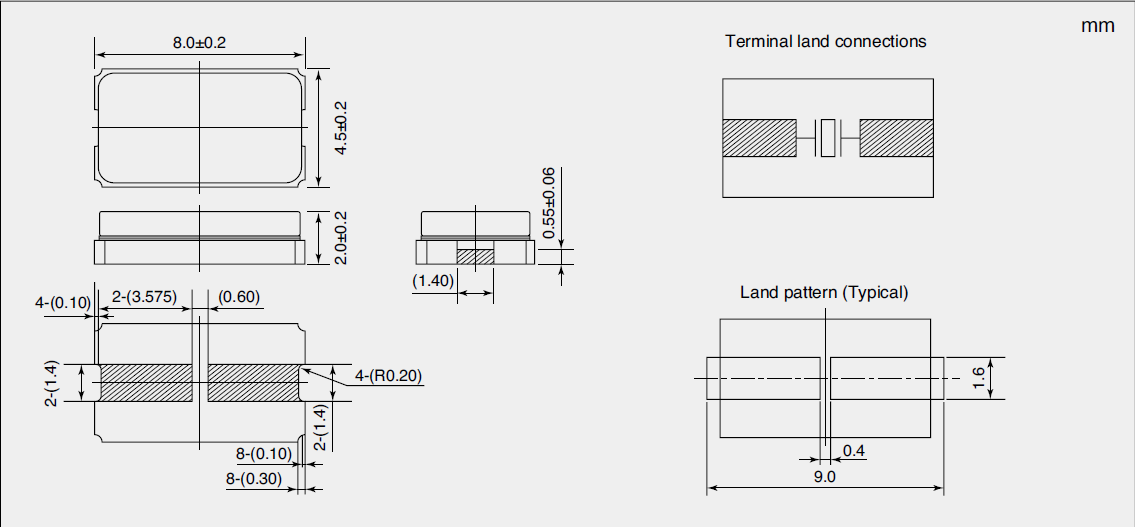

(2) 在設計時請參考相應的推薦封裝。
(3) 在使用焊料助焊劑時，按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用。
(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料。

NDK集團作為頻率的綜合生產企業，為了向客戶提供高信賴性品質的無源晶體產品，我們始終追求最高品質的產品生產和服務，以「通過對客戶的服務，為社會繁榮和世界和平作貢獻」這樣的公司創業理念作為我們的使命，NDK晶振,貼片晶振,NX8045GE晶振,電腦主板晶振今后也會為社會的[安全?安心?舒適]作出貢獻。請各位繼續給予我們支持！

NDK晶振集團認識到進行環境管理和資源保持的責任和必要性,同時也認識到針對全球環境問題,為保持國際環境而進行各行業建設性的合作是極其重要的。

過去日本進口NDK晶體集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進。
NDK晶振集團將：NDK晶振,貼片晶振,NX8045GE晶振,電腦主板晶振不論何時何地盡可能的進行源頭污染預防。為環境目標指標的建立與評審提供框架。通過充分利用或回收等方法實現對自然資源的保持。
