規格型號：10496381
頻率：13.5?167MHz

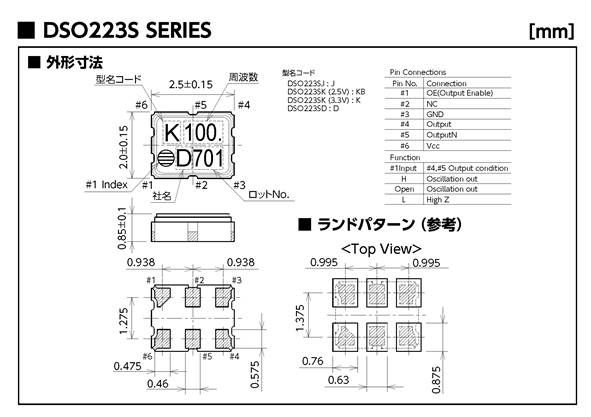

尺寸：2.5*2.0*0.95mm
PDF

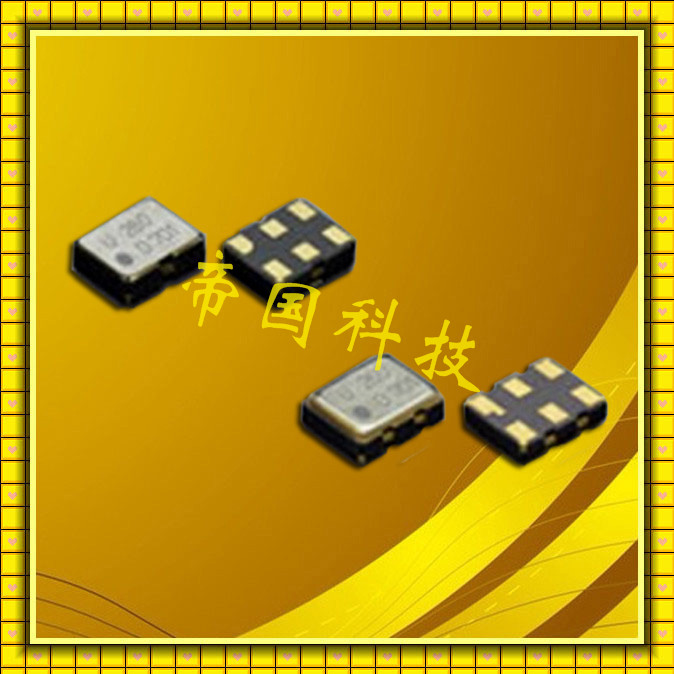

產品描述：KDS晶振,DSO223SJ晶振,LVDS晶振,日本大真空株式會社,天津KDS晶振作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續.晶振應用產品的開發,在該地區的所有的生產業...

KDS晶振,DSO223SJ晶振,LVDS晶振,日本大真空株式會社,天津KDS晶振作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續.晶振應用產品的開發,在該地區的所有的生產業務,KDS集團,將促進對全球環保事業的承諾. 1:努力減少有害物質的妥善管理,為客戶提供環保產品. 2:對于預防環境污染和資源的有效利用,我們將妥善處置廢物排放量,再利用和回收工作. 3:防止全球變暖,我們將努力減少二氧化碳排放量和節約能源活動. 4:我會遵守我們的其他環境法律,標準,協議同意的要求. 5.進行定期審查,以設置基于這種環境政策的環境目標和指標,以及促進活動,我們會努力,不斷提高環境管理體系.6:著名的人將要從事的活動組及全體員工的環保政策給大家,我們將通過宣傳活動,教育和培訓工作,提高意識和環保意識. 7:我會公布的環境保育活動有關的信息.
日本大真空株式會社,【KDS】品牌,實力見證未來,KDS集團總公司位于日本兵庫縣加古川,在泰國,印度尼西亞,臺灣,中國天津這些大城市均有生產工廠,而天津KDS工廠是全球石英晶振生產最大量的工廠,自從1993年在天津投產以來,技術更新從未間斷,從最初的32.768K晶體為主,到現在以小體積貼片石英晶體振蕩器為主,體積已經是全世界石英晶體振蕩器之中最小的.KDS晶振,DSO223SJ晶振,LVDS晶振.

規格參數	DSO223SJ晶振
頻率范圍	13.5~167MHZ
電源電壓	+2.5V/±0.125V/+3.3V±0.165V
負載電容	15pF
工作溫度	-10~+70℃,-40~+85℃
存儲溫度	-40~+85℃
頻率偏差	±50×10^-6 max., ±100×10^-6 max.
頂點溫度	/
二次溫度系數	/
老化率	±1.0×10^-6 max /year
起動時間	2.0ms max

輸出負載

建議將石英晶振輸出負載安裝在盡可能靠近振蕩器的地方（在20 mm范圍之間）.

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加；因此,請將未用輸入終端連接到VCC 或GND.

超聲波清洗

（1）使用AT-切割晶體和聲表面濾波器（SAW）/聲表面諧振器的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶振特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶振可能受到破壞.

（3）請勿清洗開啟式晶振產品

（4）對于可清洗晶振產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.

（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英水晶振子產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失?；驌舸┑拈]門或雜散現象.

電源線路

電源的線路阻抗應盡可能低.KDS晶振,DSO223SJ晶振,LVDS晶振.
