規格型號：97156854
頻率：12~54MHZ

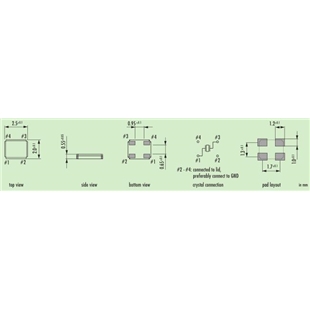

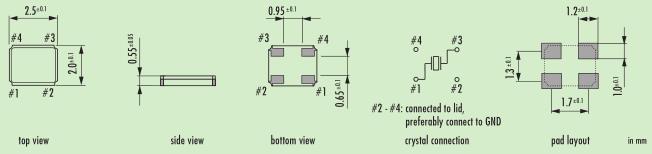

尺寸：2.5*2.0mm
PDF
產品描述：Jauch晶振,JXS22晶振,Q32.0-JXS22-12-10/20-T1-FU-LF晶振,JAUCH集團是石英晶體、晶體振蕩器和電池技術的主要專家之一。公司成立于1954年，現在是頻率控制產品行業的龍頭企業之一，最近還擁有創新的MEMS計時時鐘。我們...

Jauch晶振,JXS22晶振,Q32.0-JXS22-12-10/20-T1-FU-LF晶振,JAUCH集團是石英晶體、晶體振蕩器和電池技術的主要專家之一。公司成立于1954年，現在是頻率控制產品行業的龍頭企業之一，最近還擁有創新的MEMS計時時鐘。我們是未來鋰離子和鋰聚合物電池市場的專家。
我們以我們的深度技術咨詢、高應用和認證專業知識、先進的測試環境、高可用性和快速交付的產品和全球最大的頻率生成設備倉庫來強調我們的領導能力。
我們已投資于位于villingen - schwenningen總部的生產設施，以及時滿足世界各地的客戶需求:MEMS振蕩器在我們自己的生產設施中配置并交付，關注時效性。
電池解決方案具有高技術要求的現代電池裝配線，可確保為醫療、家用和花園設備、移動電話、移動交通和汽車行業生產單個電池組。
我們在子公司JAUCH Quartz France、JAUCH Quartz United Kingdom和JAUCH Quartz America的優秀員工開發和銷售開拓性的技術解決方案。
我們希望在質量和業務方面成為國際領先的公司。因此，我們仍然是一個有吸引力和可靠的雇主，并且是一個先進且持續成功的公司。Jauch晶振,JXS22晶振,Q32.0-JXS22-12-10/20-T1-FU-LF晶振.

Jauch晶振規格	單位	JXS22晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom5	12~54MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +90°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10^-6 (標準), ±30 × 10^-6 ~±100 × 10^-6	+25°C 對于超出標準的規格說明,請聯系我們以便獲取相關的信息,http://m.mlnic.org.cn/
頻率溫度特征	f_tem	±10 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	12pF ,8PF~30PF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管進口晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

7-2:PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

熱影響

重復的溫度巨大變化可能會降低受損害的石英耐高溫晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

JAUCH晶振,作為全球企業可持續的社會的實現，集團一體推進地球環境保全活動。推進了環境考慮的產品和服務的產品和服務。為了提供社會，努力維護地球環境。遵守環境相關的法令、條例、限制、協定及其他要求事項，環境負荷的降低和污染的防止努力。

JAUCH晶振工廠、辦公室節能、省資源、資源循環、化學物質的合理管理推動，地球溫暖化防止及循環型社會的實現貢獻。與采購單位、供應商等的客戶合作，溫室效應氣體削減，資源的有效利用，努力對晶振,石英晶振的化學物質的管理強化等。地域社會環境保全活動及生物多樣性保全活動的參加，環境関搭配等的信息積極的公開的事，與社會的交流的知識進一步加深協調進一步的協調。這個環境方針是根據文件等的全體職員以及共同工作的人們。按照這個環境方針，設定環境目的和目標，確實是落實，對其進行重新評估，努力持續改善。
JAUCH晶振有限公司.進行協同集團全球環境保全措施作為全球業務支持一個可持續發展的社會發展.Jauch晶振,JXS22晶振,Q32.0-JXS22-12-10/20-T1-FU-LF晶振.
