規格型號：25869881
頻率：32.768KHZ

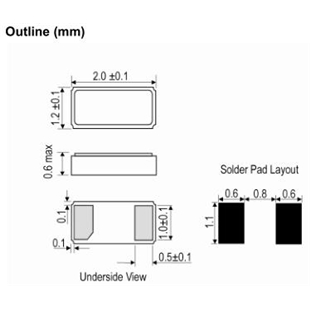

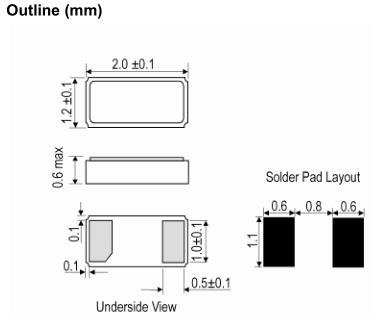

尺寸：2.0*1.2mm
PDF
產品描述：IQD晶振,IQXC-25晶振,32.768kHz-IQXC-25-20/12.5晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮...

IQD晶振,IQXC-25晶振,32.768kHz-IQXC-25-20/12.5晶振,貼片表晶32.768K系列具有超小型,薄型,質地輕的表面貼片音叉型石英晶體振蕩器,晶振產品本身具備優良的耐熱性,耐環境特性,在辦公自動化,家電領域,移動通信領域可發揮優良的電氣特性,符合無鉛標準,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的石英晶振使得產品在封裝時能發揮比陶瓷晶振外殼更好的耐沖擊性能.

IQD伊克德晶振集團1973年在英國成立,開始石英水晶事業,主要生產石英晶振,無源晶體,貼片晶振,石英晶體振蕩器,TXCO溫補晶振,壓控晶體振蕩器,VC-TCXO振蕩器等頻率元件.
1979年被收購的雷擴散水晶工廠,主要以生產石英晶體諧振器,有源晶振,石英晶體,貼片晶振,壓控晶體振蕩器為主,產品廣泛用于智能家居,無線通訊,GPS導航,北斗衛星導航等領域.
1988年獲BS5750質量標準,專注于水晶振蕩器的發展,采用無鉛環保材料,符合歐盟ROHS管理體系.
1997年——在英國增長最快的50家公司中以優異的成績居首位.
1998-被CMAC技術收購,2007年被Rakon Ltd收購,合并后的IQD晶振集團以先進的生產理念,一流的技術與服務站在晶振行業的前端.
2012年IQD伊克德晶振集團在美國銷售辦公室交流探討國際業務
2013年——在商界慶祝了成立40周年,與業內人士進行了石英晶體,貼片晶振,有源晶振,壓電水晶,晶體振蕩器等元件的交流探討.
IQD伊克德晶振致力于供應符合歐盟(EU)2011/65/EU指令的石英晶體,水晶振蕩子,貼片晶振,石英晶體諧振器等元件產品:危險物質(RoHS)的限制.
IQD伊克德晶振在1988年獲得證書到BS 5750,所有IQD石英晶振,石英晶體諧振器,壓電水晶的設計、制造和測試設備都被認證為ISO 9001:2008.我們的質量管理體系不斷完善和適應各個領域的使用,以滿足國際標準和客戶的需求.IQD晶振,IQXC-25晶振,32.768kHz-IQXC-25-20/12.5晶振.

Frequency	32.768kHz
Frequency Tolerance	±20.00ppm
Tolerance Condition	@ 25°C ±5°C
Ageing	±3ppm max per year @ 25°C
Frequency Stability Coefficient (k):	-0.03/°C² typ
Motional Capacitance (C1):	7fF typ
Load Capacitance (CL)	6.0pF to 12.5pF
Shunt Capacitance (C0)	1.3pF typ, 1.7pF max
Operating Temperature Ranges	-40 to 85°C
Storage Temperature Range:	–40 to 85°C
Shock:	IEC 60068-2-27: 1000G, 1ms, 3 times in each of 3mutually perpendicular planes.
Maximum Reflow Temperature:	260°C for 5secs max
ESR	90000Ω

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請再次進行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.

粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

熱影響

重復的溫度巨大變化可能會降低受損害的石英晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

負載電容

有源晶振振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容（請參閱“負載電容”章節內容）.IQD晶振,IQXC-25晶振,32.768kHz-IQXC-25-20/12.5晶振.
