規格型號：30464529
頻率：20MHZ
尺寸：2.5*2.0mm
PDF
產品描述：FOX福克斯晶振FX252B,FX252BS-20.000石英貼片晶振,FOX晶振,石英晶體諧振器,小尺寸晶振,水晶振動子,SMD晶振,無源晶振,石英晶體,石英貼片晶振,2520mm晶振,型號FX252B,編碼FX252BS-20.000是一款金屬面貼片型的石英晶振,尺...

FOX福克斯晶振FX252B,FX252BS-20.000石英貼片晶振,FOX晶振,石英晶體諧振器,小尺寸晶振,水晶振動子,SMD晶振,無源晶振,石英晶體,石英貼片晶振,2520mm晶振,型號FX252B,編碼FX252BS-20.000是一款金屬面貼片型的石英晶振,尺寸為2520mm,頻率為20MHZ,負載電容20pF,精度50ppm,工作溫度-10°C~+60°C采用先進的生產技術精心制作而成,產品具備高質量高性能的特點,產品被廣泛應用于智能家居,通信設備,無線網絡等領域.

FX252BS-16.000石英晶振真空退火技術：晶振高真空退火處理是消除貼片晶振在加工過程中產生的應力及輕微表面缺陷.在PLC控制程序中輸入已設計好的溫度曲線,使真空室溫度跟隨設定曲線對晶體組件進行退火,石英晶振通過合理的真空退火技術可提高晶振主要參數的穩定性,以及提高石英晶振的年老化特性.FOX福克斯晶振FX252B,FX252BS-20.000石英貼片晶振

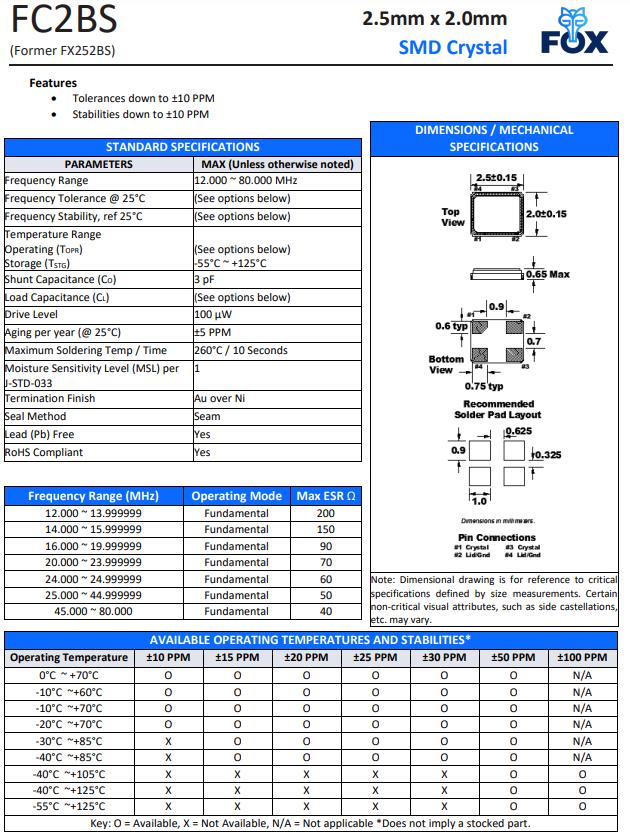

FX252BS-20.000晶振 參數表

FOX晶振規格	單位	FX252B晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	20MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +150°C	裸存
工作溫度	T_use	-10°C ～ +60°C	標準溫度
激勵功率	DL	0.1μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 ±20 × 10^-6 ～ ±100 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.mlnic.org.cn/
頻率溫度特征	f_tem	±50 × 10^-6	超出標準的規格請聯系我們.
負載電容	CL	20pF	不同負載電容要求,請聯系我們.
串聯電阻(ESR)	R₁	200 Ohms	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

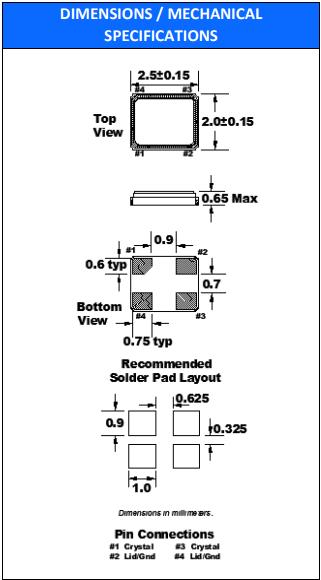

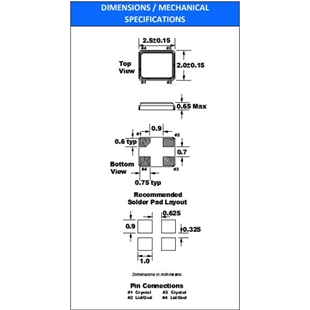

FOX福克斯晶振FX252B,FX252BS-20.000石英貼片晶振 尺寸圖

在使用晶振時應注意以下事項:

1：抗沖擊

抗沖擊是指晶振產品可能會在某些條件下受到損壞.例如從桌上跌落,摔打,高空拋壓或在貼裝過程中受到沖擊.如果產品已受過沖擊請勿使用.因為無論何種石英晶振,其內部晶片都是石英晶振制作而成的,高空跌落摔打都會給晶振照成不良影響.

2：輻射

將貼片晶振暴露于輻射環境會導致產品性能受到損害,因此應避免陽光長時間的照射.FOX福克斯晶振FX252B,FX252BS-20.000石英貼片晶振

3：化學制劑 / pH值環境

請勿在PH值范圍可能導致腐蝕或溶解石英晶振或包裝材料的環境下使用或儲藏這些產品.

4：粘合劑

請勿使用可能導致石英晶振所用的封裝材料,終端,組件,玻璃材料以及氣相沉積材料等受到腐蝕的膠粘劑.（比如,氯基膠粘劑可能腐蝕一個晶振的金屬“蓋”,從而破壞密封質量,降低性能.）

5：鹵化合物

請勿在鹵素氣體環境下使用晶振.即使少量的鹵素氣體,比如在空氣中的氯氣內或封裝所用金屬部件內,都可能產生腐蝕.同時,請勿使用任何會釋放出鹵素氣體的樹脂.

6：靜電

過高的靜電可能會損壞貼片晶振,請注意抗靜電條件.請為容器和封裝材料選擇導電材料.在處理的時候,請使用電焊槍和無高電壓泄漏的測量電路,并進行接地操作.FOX福克斯晶振FX252B,FX252BS-20.000石英貼片晶振

Manufacturer Part Number原廠編碼	Manufacturer廠家	Series型號	Type 系列	Frequency	Frequency Stability頻率穩定度
FX252BS-16.000	FOX晶振	FX252B	MHz Crystal	16MHz	±50ppm
FX252BS-16.000	FOX晶振	FX252B	MHz Crystal	16MHz	±50ppm
FX252BS-16.000	FOX晶振	FX252B	MHz Crystal	16MHz	±50ppm
FX252BS-24.000	FOX晶振	FX252B	MHz Crystal	24MHz	±50ppm
FX252BS-24.000	FOX貼片晶振	FX252B	MHz Crystal	24MHz	±50ppm
FX252BS-24.000	FOX晶振	FX252B	MHz Crystal	24MHz	±50ppm
FX252BS-20.000	FOX晶振	FX252B	MHz Crystal	20MHz	±50ppm
603-12-67	FOX晶振	FX325BS	MHz Crystal	12MHz	±50ppm
603-25-203	FOX晶振	FX325BS	MHz Crystal	25MHz	±50ppm
603-40-48	FOX晶振	FX325BS	MHz Crystal	40MHz	±20ppm
603-25-261	FOX晶振	FX325BS	MHz Crystal	25MHz	±20ppm
