規格型號：44892226
頻率：12~60MHZ

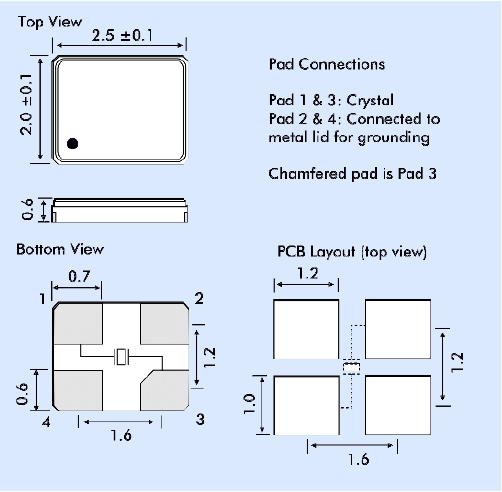

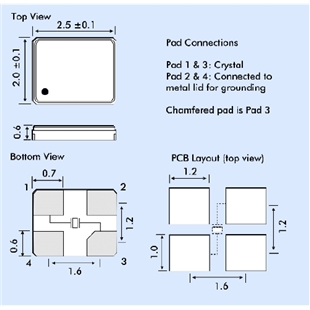

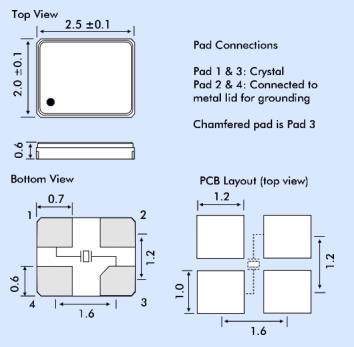

尺寸：2.5*2.0MM
PDF
產品描述：Euroquartz晶振,X22晶振,20.000MHzX22/10/30/-10+60/12pF/80R晶振,EuroquartzLimited是一家獨立的，以英國為基地的全球電子制造行業石英晶體，振蕩器，濾波器和頻率相關產品的制造商和供應商。Euroquartz的歷史包含60...

Euroquartz晶振,X22晶振,20.000MHzX22/10/30/-10+60/12pF/80R晶振,Euroquartz Limited是一家獨立的，以英國為基地的全球電子制造行業石英晶體，振蕩器，濾波器和頻率相關產品的制造商和供應商。
Euroquartz的歷史包含60年。Euroquartz Limited成立于1982年，1987年收購了二戰期間形成的英國石英晶體制造商Brookes Crystals。Brookes Crystals的收購使Euroquartz成為英國重要的頻率控制產品制造商。1989年，該公司進入了其目前建造的制造和行政大樓。2000年，Euroquartz與韋伯斯特電子和頻率產品有限公司合并業務，這些公司在聯合和互補的頻率控制產品領域運營。這次合并匯集了豐富的經驗和優勢，將集團定位為全球市場的領先供應商。另一個新的合資企業是Euroquartz濾波器的組建，專門設計和制造定制電子濾波器。Euroquartz過濾器使電子過濾器的專業市場市場得以集中。2004年，Euroquartz過濾器的工程和生產從南安普敦轉移到了主要的Crewkerne生產工廠。Euroquartz晶振,X22晶振,20.000MHzX22/10/30/-10+60/12pF/80R晶振.

Euroquartz晶振規格	單位	X22晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	12~60MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ~ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±5 × 10^-6，±15 × 10^-6	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.mlnic.org.cn/
頻率溫度特征	f_tem	-10° to +60°C from ±5ppm -20° to +70°C from ±5ppm -40° to +85°C from ±15ppm	超出標準的規格請聯系我們.
負載電容	CL	12.5pF, ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 year Max.	+25°C,第一年

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請設置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。Euroquartz晶振,X22晶振,20.000MHzX22/10/30/-10+60/12pF/80R晶振.
