規格型號：20453177
頻率：32.768KHZ,100KHZ~180KHZ

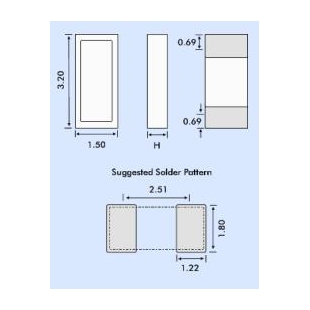

尺寸：3.2*1.5mm
PDF
產品描述：Euroquartz晶振,CX11SM晶振,CX11-S-C-SM1-32.768K,100/I晶振,為了向全球客戶提供廣泛的變頻控制產品，Euroquartz是三家石英晶體和振蕩器設計和制造公司的授權經銷商，所有這些公司都有獨特和互補的產品系列。美國Stat...

Euroquartz晶振,CX11SM晶振,CX11-S-C-SM1-32.768K,100/I晶振,為了向全球客戶提供廣泛的變頻控制產品，Euroquartz是三家石英晶體和振蕩器設計和制造公司的授權經銷商，所有這些公司都有獨特和互補的產品系列。美國Statek公司生產一系列領先的超小型石英頻率控制設備，并提供卓越的客戶服務和卓越的產品質量解決方案。美國Greenray Industries公司是OCXO，TCXO和VCXO的領先制造商，這些精密石英晶體振蕩器可用作通信，儀器儀表和軍事應用的精密信號源。
總部位于德國Axtal，主要致力于頻率控制產品和壓電傳感器的設計，開發，生產和測試，包括晶體諧振器，晶體振蕩器和包含石英和其他壓電晶體諧振器的頻率控制模塊，如Langasite（LGS），Langatate （LGT）以及SAW諧振器。
Euroquartz晶振公司對客戶服務有著堅定的承諾。公司確保與客戶的關系從最初的設計流程延伸到產品制造和售后支持。以聲學工程為基礎的市場理念強調客戶服務，使Euroquartz具有極強的優勢，為客戶提供真正的設計解決方案。

Euroquartz晶振,CX11SM晶振,CX11-S-C-SM1-32.768K,100/I晶振.

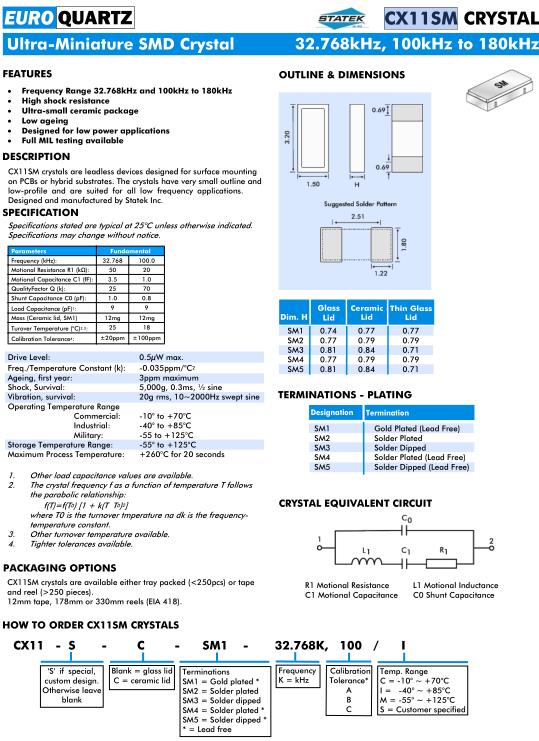

Euroquartz晶振規格	單位	CX11SM晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	32.768KHZ,100kHZ ~ 180KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +105°C	裸存
工作溫度	T_use	Commercial: -10° to +70°C Industrial: -40° to +85°C Military: -55 to +125°C	標準溫度
激勵功率	DL	0.5μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±5 × 10^-6,50 × 10^-6, (±5 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.mlnic.org.cn/
頻率溫度特征	f_tem	±5 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們.
負載電容	CL	8pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

存儲事項
(1) 在更高或更低溫度或高濕度環境下長時間保存晶體產品時，會影響頻率穩定性或焊接性。請在正常溫度和濕度環境下保存這些晶體產品，并在開封后盡可能進行安裝，以免長期儲藏。
正常溫度和濕度：
溫度：+15°C 至 +35°C，濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）。
(2) 請仔細處理內外盒與卷帶。外部壓力會導致卷帶受到損壞。
安裝時注意事項
耐焊性
加熱包裝材料至+150°C以上會破壞產品特性或損害產品。如需在+150°C以上焊接晶體產品，建議使用SMD產品。在下列回流條件下，對晶體產品甚至SMD產品使用更高溫度，會破壞產品特性。建議使用下列配置情況的回流條件。安裝這些產品之前，應檢查焊接溫度和時間。同時，在安裝條件更改的情況下，請再次進行檢查。如果需要焊接的石英晶體產品在下列配置條件下進行焊接，請聯系我們以獲取耐熱的相關信息。
（1）柱面式產品和DIP產品
型號焊接條件
[ 柱面式音叉晶振]
C-類型，C-2-類型，C-4-類型 +280°C或低于@最大值5 s
請勿加熱封裝材料超過+150°C
[ 柱面式 ]
CA-301
[ DIP ]
SG-51 / 531, SG-8002DB DC,
RTC-72421 / 7301DG +260°C或低于@最大值 10 s
請勿加熱封裝材料超過+150°C
(2)SMD晶振產品回流焊接條件（實例）
用于JEDEC J-STD-020D.01回流條件的耐熱可用性需個別判斷。請聯系我們以便獲取相關信息。
盡可能使溫度變化曲線保持平滑。Euroquartz晶振,CX11SM晶振,CX11-S-C-SM1-32.768K,100/I晶振.
