帝國科技小齊為大家解析石英晶振制作步驟！
導讀：石英晶振是由水晶芯片和石英殼和組成的，水晶片密度越高代表著這顆晶體的質量越好，一款晶振穩定性是石英晶振質量的首選條件，AT切片過程中非常注重這點，請欣賞帝國晶振圖片。


1. 晶體選擇: 晶體分天然晶體和人工晶體.天然晶體純度差,資源有限,而人工晶體純度高,資源豐富,故現在生產晶振基本上多采用人工晶體.

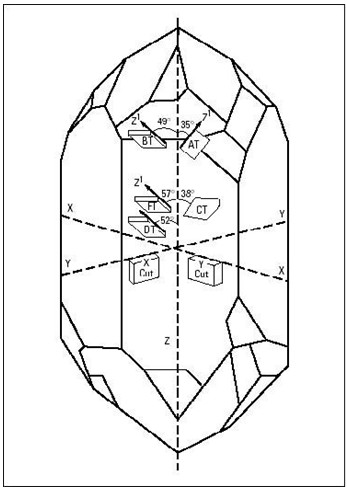

2. 晶片切割: 晶振中最重要的組成部分為水晶振子,它是由水晶晶體按一定的法則切割而成的,又稱晶片. 晶片的切割可分為AT-CUT, BT-CUT, CT-CUT, DT-CUT, FT-CUT, XT-CUT, YT-CUT,如圖所示.它是以光軸(Z軸)為參考而命名,每種切法對應一個角度.采用何種切法應根據實際情況而定,如對溫度特性要求較好則應采用AT-CUT,如果對晶振要求的頻率較高時則采用BT-CUT.晶片的切割方式、幾何形狀、尺寸等決定了貼片晶振的頻率.(你知道嗎？)

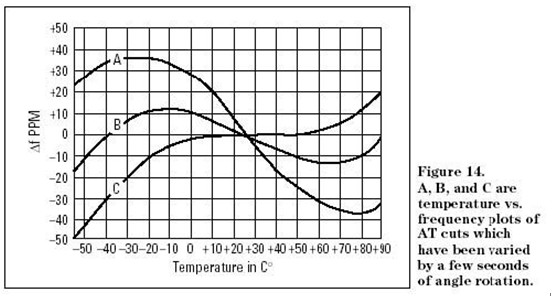

左邊以AT-CUT和BT-CUT為例,比較不同的切割方法對晶振參數的影響: AT-Cut:   切割角度:35013’(一般誤差在±3’,其誤差越小其溫度特性越好,) F(K)=1670(K)/t(mm)    t為晶片之厚度,一般運用,溫度特性較發好,+/-30PPM BT-Cut:   切割角度:490 F(K)=2560(K)/t(mm)    t為晶片之厚度, AT-Cut用于基頻高頻,溫度特性差, +/-100PPM 當AT-CUT與BT-CUT頻率一樣時,AT-CUT的本體要比BT-CUT的本體小,其C0,C1,L1也不一樣,如頻率為35MHZ,當其面積一樣時,AT-CUT本體的厚度為0.02mm,而BT-CUT的本體厚度為0.073mm. AT-CUT的C0為5.5pf,而BT-CUT的C0為2.7pf.  AT-CUT溫度曲線如圖所示,現在我們所用的晶振的中心溫度值一般多為25±3oC,在-10 oC~70 oC這一區間,其溫度頻差一般為±30PPM,溫度特性較好.
3. 研磨 對晶片的表面進行研磨,使其厚度及表面粗糙平整度達到要求. 一般實際的晶片的厚度要比理論上的要小,這是因?yàn)楹竺娴恼翦児ば驅⒃诰砻嬲翦円粚鱼y而使晶片厚度增加.以上可用下列式子表示: 理論厚度=實際厚度+蒸鍍層厚度
4. 倒邊,倒角(此工序只針對低頻)
5. 腐蝕,洗凈 去除晶片表面雜質
6. 蒸鍍 在晶片表面蒸鍍一層銀做為電極,
7. 組立 導電銀膠,HOLDER,觸點陰抗約3歐左右,C0
8. 頻率微調 先用銀層鍍薄一點作為其電極,后調節鍍銀層之厚度一改變晶片厚度來達到微調的作用
9. 完成檢查 各個參數的測試,如Rr,C0,絕緣性,氣密性等
對于初學者這些可能會對你有幫助！不要小看一顆小小的晶振，它的制作流程非常復雜！需要經過30多套工藝才可打造出一顆完美的晶振?。。?
