規格型號：60782185
頻率：24MHZ

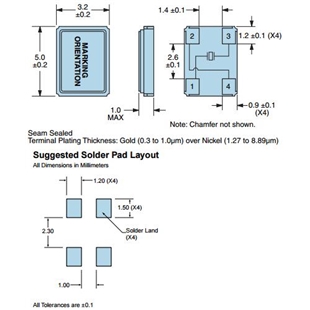

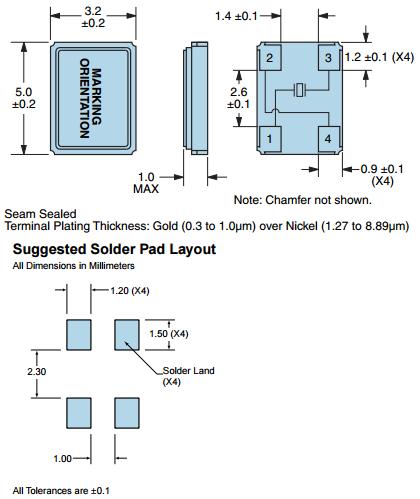

尺寸：5.0*3.2MM
PDF
產品描述：Ecliptek晶振,EA3250QA12-24.000M晶振,SMD晶振,Ecliptek晶振公司成立于1987年，是一家在頻率控制市場上公認的市場領導者。我們最先進的產品和領先的前沿技術使我們能夠?yàn)槲覀兊目蛻?hù)提供最好的晶體和振蕩器產品。服務是...

Ecliptek晶振,EA3250QA12-24.000M晶振,SMD晶振,Ecliptek晶振公司成立于1987年，是一家在頻率控制市場上公認的市場領導者。我們最先進的產品和領先的前沿技術使我們能夠?yàn)槲覀兊目蛻?hù)提供最好的晶體和振蕩器產品。

服務是Ecliptek成功的基石。我們考慮客戶的合作伙伴，努力滿足并超越他們對質量、客戶服務和價值的要求。公司擁有專業的技術支持和全面的質量計劃，使其成為行業最優秀的頻率控制產品資源。
Eclipse晶振公司是一家專注于為我們的市場提供高質量頻率控制產品系列產品的公司。我們的目標是通過提供無與倫比的客戶服務和對客戶、員工和供應商的長期承諾，穩步發展。
為確保這一使命的成功，超過公司的總裁和質量部創造了一個質量改進手冊。這份基于ISO 9001的文件陳述了超過了任務的任務，以確保任務聲明的持續履行。本公司質量改進手冊的一個基本原則是:黃道質量方針。Ecliptek晶振,EA3250QA12-24.000M晶振,SMD晶振.

日蝕晶振規格	單位	EA3250QA12晶振頻率范圍	石英晶振基本條件
標準頻率	f_nom	24MHZ	標準頻率
儲存溫度	T_stg	-40°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	100μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±10 × 10^-6 ， ±15 × 10^-6 /-40°C ～ +85°C	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息,http://m.mlnic.org.cn/
頻率溫度特征	f_tem	±15 × 10^-6/-40°C ～ +85°C	超出標準的規格請聯系我們.
負載電容	CL	12pF ～ ∞	超出標準說明,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

自動安裝時的沖擊：
石英晶振自動安裝和真空化引發的沖擊會破壞SMD晶振產品特性并影響這些產品。請?jiān)O(shè)置安裝條件以盡可能將沖擊降至最低,并確保在安裝前未對晶振特性產生影響。條件改變時,請重新檢查安裝條件。同時,在安裝前后,請確保石英晶振產品未撞擊機器或其他電路板等。
每個封裝類型的注意事項
陶瓷包裝晶振與SON產品
在焊接陶瓷晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）。尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法。
陶瓷包裝石英晶振
在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性。Ecliptek晶振,EA3250QA12-24.000M晶振,SMD晶振.
