首頁進口晶振愛普生晶振EPSON晶振MC-306,Q13MC3061001900陶瓷諧振器

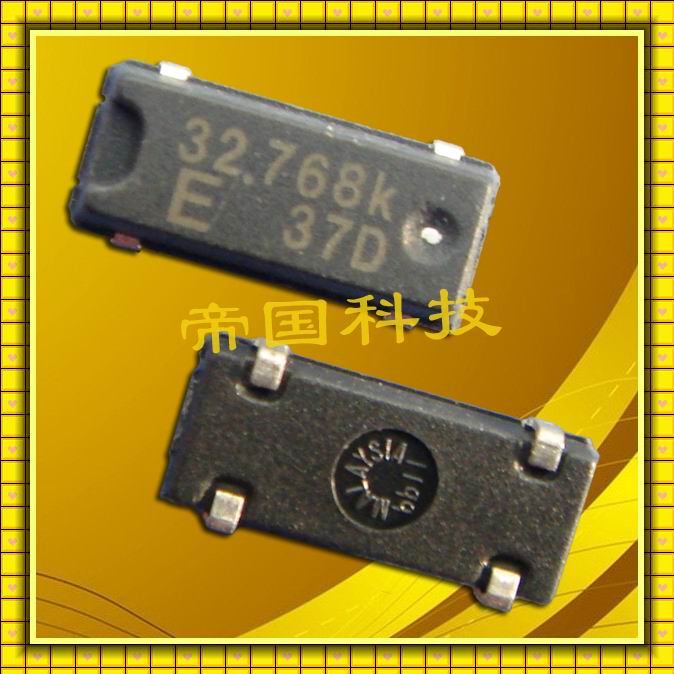

EPSON晶振MC-306,Q13MC3061001900陶瓷諧振器

規格型號：13726898
頻率：32.768KHZ

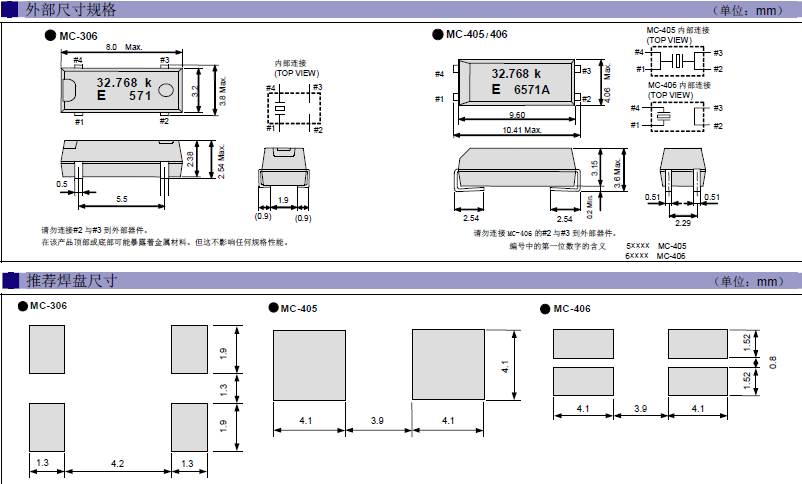

尺寸：8.0*3.8mm
PDF
產品描述：EPSON晶振MC-306,Q13MC3061001900陶瓷諧振器,日本進口愛普生晶振,無源晶振,SMD晶振,音叉晶體,32.768KHZ晶振,時鐘晶體,8038mm晶振,無源諧振器,型號MC-306,編碼Q13MC3061001900是一款陶瓷面貼片型的陶瓷晶振,尺寸為8038...

EPSON晶振MC-306,Q13MC3061001900陶瓷諧振器,日本進口愛普生晶振,無源晶振,SMD晶振,音叉晶體,32.768KHZ晶振,時鐘晶體,8038mm晶振,無源諧振器,型號MC-306,編碼Q13MC3061001900是一款陶瓷面貼片型的陶瓷晶振,尺寸為8038mm,頻率32.768KHZ,負載15pf,精度50ppm,工作溫度-40~+85°C,產品具備超高的可靠性能和耐壓性能,超級適合用于智能家居,無線模塊,藍牙音響,網絡通訊等領域.
Q13MC3061000500晶振的真空封裝技術：是指石英晶振在真空封裝區域內進行封裝.1.防止外界氣體進入組件體內受到污染和增加應力的產生；2.使晶振組件在真空下電阻減小；3.氣密性高.此技術為研發及生產超小型、超薄型石英晶振必須攻克的關鍵技術之一.EPSON晶振MC-306,Q13MC3061001900陶瓷諧振器

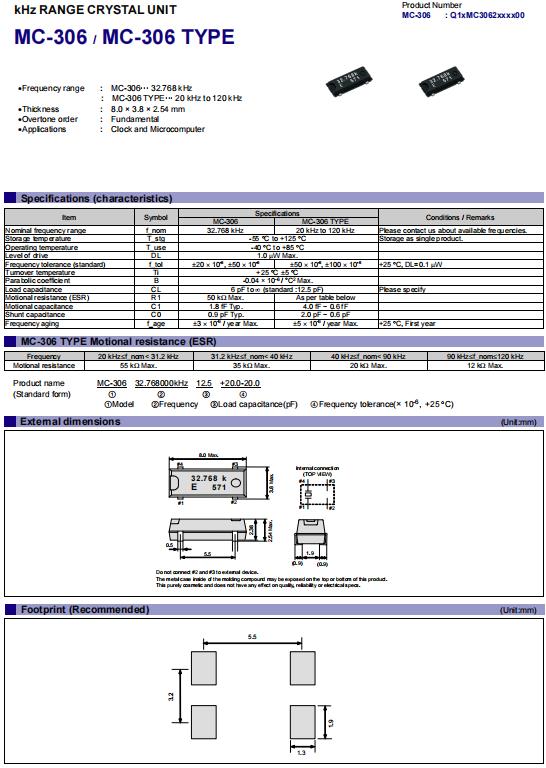

晶振參數	符號	MC-306
標準頻率	fo	32.768KHZ
存儲溫度	T_stg	-40℃ ~ +125℃
工作溫度	T_use	-40℃ ~ +85℃
頻率穩定度	F_tol	±50×10^-6 Max
激進電平	DL	1.0uW Max
轉換溫度	TI	﹢25℃± 5℃
拋物系數	B	-0.04 ×10^-6/℃²Max
耐沖擊性	S.R	±10 ×10^-6 Max
負載電容	CL	15pF
串聯電阻(ESR)	R1	50KΩ Max
頻率老化	F_aging	± 3 ×10^-6 /years Max

耐焊性:

將晶振加熱包裝材料至+150°C以上會破壞產品特性或損害產品.如需在+150°C以上焊接石英晶振,建議使用SMD晶振產品.在下列回流條件下,對石英晶振產品甚至SMD貼片晶振使用更高溫度,會破壞晶振特性.建議使用下列配置情況的回流條件.安裝這些貼片晶振之前,應檢查焊接溫度和時間.同時,在安裝條件更改的情況下,請?jiān)俅芜M(jìn)行檢查.如果需要焊接的晶振產品在下列配置條件下進行焊接,請聯系我們以獲取耐熱的相關信息.EPSON晶振MC-306,Q13MC3061001900陶瓷諧振器

陶瓷包裝晶振與SON產品

在焊接陶瓷封裝晶振和SON產品 (陶瓷包裝是指晶振外觀采用陶瓷制品) 之后,彎曲電路板會因機械應力而導致焊接部分剝落或封裝分裂（開裂）.尤其在焊接這些產品之后進行電路板切割時,務必確保在應力較小的位置布局晶體并采用應力更小的切割方法.

陶瓷包裝石英晶振

在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝石英晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

陶瓷封裝貼片晶振

在一個不同擴張系數電路板（環氧玻璃）上焊接陶瓷封裝貼片晶振時,在溫度長時間重復變化時可能導致端子焊接部分發生斷裂,請事先檢查焊接特性.

柱面式產品

產品的玻璃部分直接彎曲引腳或用力拉伸引腳會導致在引腳根部發生密封玻璃分裂（開裂）,也可能導致氣密性和產品特性受到破壞.當石英晶振的引腳需彎曲成下圖所示形狀時,應在這種場景下留出0.5mm的引腳并將其托住,以免發生分裂.當該引腳需修復時,請勿拉伸,托住彎曲部分進行修正.在該密封部分上施加一定壓力,會導致氣密性受到損壞.所以在此處請不要施加壓力.另外,為避負機器共振造成引腳疲勞切斷,建議用粘著劑將產品固在定電路板上.

熱影響

重復的溫度巨大變化可能會降低受損害的進口石英晶體產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.EPSON晶振MC-306,Q13MC3061001900陶瓷諧振器

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

編碼	LxWxH/尺寸	Model/型號	Frequency/頻率	CL Value/負載	Freq.tol./頻率 @+25°C	Oper. Temper. Range/工作溫度
Q13MC3061000200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	9 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061000300	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061000400	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	7 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061000500	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	6.7 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061000700	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	8.2 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061000900	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12.5 pF	+/-100 ppm	-40 to +85 °C
Q13MC3061001000	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061001200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	8 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061001600	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	9 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061001700	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	6.2 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061001800	8 x 3.8 x 2.54 mm	MC-306	32.768K晶振	12.5 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061001900	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	15 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC3061002100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	16 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061002200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	7 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC3061002300	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061002400	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	20 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061002800	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	13 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061003000	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	12 pF	+/-50.0 ppm	-40 to +85 °C
Q13MC3061003500	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	8 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061003700	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	5.5 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061004500	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	7.6 pF	+/-20.0 ppm	-40 to +85 °C
Q13MC3061005100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	10.8 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061005200	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	10 pF	+/-10.0 ppm	-40 to +85 °C
Q13MC3061006100	8 x 3.8 x 2.54 mm	MC-306	32.768000 kHz	11 pF	+/-20.0 ppm	-40 to +85 °C
