規格型號：53762172
頻率：32.768KHZ

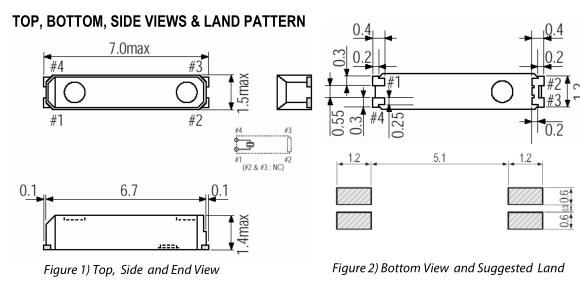

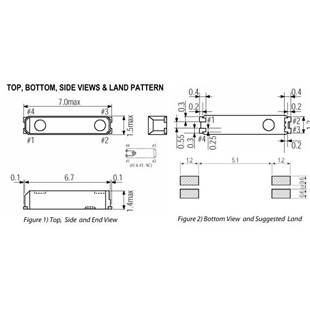

尺寸：7.0*1.5*1.4mm
PDF
產品描述：ECS晶振,ECX-71晶振,ECS-.327-12.5-38-TR晶振,ECS晶振公司自1980年成立，在國際范圍內開展業務已近35年，自成立以來超過3.0億頻率控制元件的傳遞。ECS公司國際公司作為其唯一的使命，致力于提供最先進的創新頻率提供給...

ECS晶振,ECX-71晶振,ECS-.327-12.5-38-TR晶振,ECS晶振公司自1980年成立，在國際范圍內開展業務已近35年，自成立以來超過3.0億頻率控制元件的傳遞。ECS公司國際公司作為其唯一的使命，致力于提供最先進的創新頻率提供給世界的控制技術。我們的目標是建立客戶的需求和我們導致解決方案，使電子世界變得更美好的先進產品之間的橋梁。
ECS，Inc.為了實現這一愿景，ECS，Inc.遵循我們的愿景，ECS，Inc.堅持創新為中心的企業文化，旨在促進和發展，最大限度地提高了我們滿足不斷變化的全球電子市場需求的能力各無晶圓廠合作伙伴的創造力。
總部設在美國堪薩斯州的Olathe，ECS，Inc.我們有這個領先的解決方案。建立和維護世界上最先進的可靠和具有成本效益的產品。
ECS Inc.與世界各地的組織，幾乎每個行業以及從各個規模，從創業公司到全球財富500強組織的業務。
工業應用如監控，過程控制，RFID，庫存跟蹤，售貨機監控，數據鏈接，條形碼讀取設備
ECS晶振,ECX-71晶振,ECS-.327-12.5-38-TR晶振,商業應用，例如門口播音員，照明和水控制，安全和訪問系統，門控制，遠程激活，記分板，訂購和尋呼系統.

ECSXTAL晶振	單位	ECX-71晶振	石英晶振基本條件
標準頻率	f_nom	32.768KHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-40°C ～ +85°C	標準溫度
激勵功率	DL	0.1-1.0μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±20 × 10^-6 (標準), (±25 × 10^-6 ～ ±30 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息, http://m.mlnic.org.cn/
頻率溫度特征	f_tem	±20 × 10^-6/-40°C ～ +85°C	超出標準的規格請聯系我們.
負載電容	CL	12.5pF ～ ∞	不同負載要求,請聯系我們.
串聯電阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±3 × 10^-6 / year Max.	+25°C,第一年

機械振動的影響

當晶振產品上存在任何給定沖擊或受到周期性機械振動時,比如：壓電揚聲器,壓電蜂鳴器,以及喇叭等,輸出頻率和幅度會受到影響.這種現象對通信器材通信質量有影響.盡管進口晶振產品設計可最小化這種機械振動的影響,我們推薦事先檢查并按照下列安裝指南進行操作.

7-2:PCB設計指導

(1)理想情況下,機械蜂鳴器應安裝在一個獨立于晶體器件的PCB板上.如果您安裝在同一個PCB板上,最好使用余量或切割PCB.當應用于PCB板本身或PCB板體內部時,機械振動程度有所不同.建議遵照內部板體特性.

(2) 在設計時請參考相應的推薦封裝.

(3) 在使用焊料助焊劑時,按JIS標準(JIS C 60068-2-20/IEC 60,068-2-20).來使用.

(4) 請按JIS標準(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)來使用無鉛焊料.

存儲事項

(1) 在更高或更低溫度或高濕度環境下長時間保存晶振時,會影響頻率穩定性或焊接性.請在正常溫度和濕度環境下保存這些石英晶振產品,并在開封后盡可能進行安裝,以免長期儲藏.

正常溫度和濕度：

溫度：+15°C 至 +35°C,濕度 25 % RH 至 85 % RH（請參閱“測試點JIS C 60068-1 / IEC 60068-1的標準條件”章節內容）.

(2) 請仔細處理內外盒與卷帶.外部壓力會導致卷帶受到損壞.

熱影響

重復的溫度巨大變化可能會降低受損害的石英耐高溫晶振產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

通電

不建議從中間電位和/或極快速通電,否則會導致無法產生振蕩和/或非正常工作.

ECS晶振，作為全球企業可持續的社會的實現，集團一體推進地球環境保全活動。推進了環境考慮的產品和服務的產品和服務。為了提供社會，努力維護地球環境。遵守環境相關的法令、條例、限制、協定及其他要求事項，環境負荷的降低和污染的防止努力。

ECS晶振工廠、辦公室節能、省資源、資源循環、化學物質的合理管理推動，地球溫暖化防止及循環型社會的實現貢獻。與采購單位、供應商等的客戶合作，溫室效應氣體削減，資源的有效利用，努力對晶振,石英晶振的化學物質的管理強化等。地域社會環境保全活動及生物多樣性保全活動的參加，環境関搭配等的信息積極的公開的事，與社會的交流的知識進一步加深協調進一步的協調。這個環境方針是根據文件等的全體職員以及共同工作的人們。按照這個環境方針，設定環境目的和目標，確實是落實，對其進行重新評估，努力持續改善。ECS晶振,ECX-71晶振,ECS-.327-12.5-38-TR晶振.
