規格型號：8450502
頻率：32.768 kHz
尺寸：7015mm
PDF
產品描述：ELS13-32.768kHz-T,7015無源晶振,ELS13音叉諧振器,屬于超輕薄無源晶振封裝,相比傳統封裝體積縮減顯著,能大幅節省PCB板空間,完美適配智能穿戴設備,微型傳感器,便攜式醫療儀器等對尺寸敏感的產品,助力設備實現極致輕薄化...

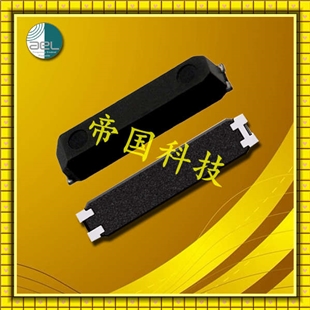

ELS13-32.768kHz-T,7015無源晶振,ELS13音叉諧振器
ELS13-32.768kHz-T是一款以ELS13音叉諧振器為核心的無源晶振,依托音叉諧振器的獨特結構優勢,實現32.768kHz頻率的精準穩定輸出,音叉式設計具備天然的低功耗特性與優異的頻率穩定性,能在低頻段(32.768kHz晶振為典型實時時鐘頻率)維持極低的相位噪聲,為設備提供純凈的時鐘基準.作為無源晶振,其需配合外部振蕩電路工作,雖依賴外部驅動,但也因此具備更高的電路適配靈活性,可根據設備需求調整驅動參數,適配不同功耗與穩定性要求.適用于智能手表,電子日歷,考勤機等依賴精準低頻時鐘的設備,是實時時鐘(RTC)模塊的核心組件,延續了ELS13系列音叉諧振器的可靠性能.

ELS13-32.768kHz-T,7015無源晶振,ELS13音叉諧振器

原廠型號 Originalmodel：	ELS13-32.768kHz-T	品牌brand：	AEL Crystals
品牌brand：	AEL Crystals	ESR（等效串聯電阻）Resistance)	65
型號名稱 Modelname：	ELS13電腦主板晶振	溫度OperatingTemperature	-40°C ~ 85°C
Type系列：	kHz Crystal	腳位Termination：	4pad
頻率 frequency：	32.768 kHz	封裝類型PackageType：	4-SOJ
FrequencyStability頻率穩定度	-	高度PackageHeight：	1.4mm
frequencytolerance頻率容差	±20ppm	最小包裝數MPQ：	-
Loadcapacitance 負載電容	12.5 pF	包裝Packaging：	TapeandReel

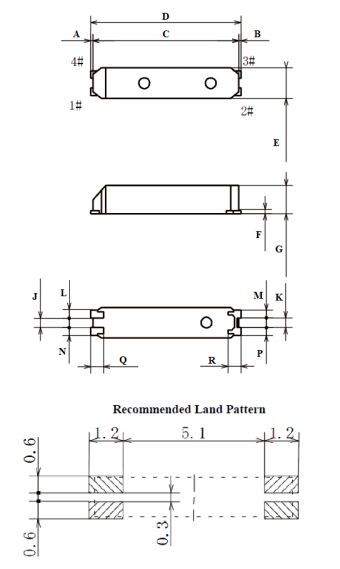

Size/Dimension尺寸	7.0mm x 1.5mm	安裝方式MountingStyle：	SurfaceMount

ELS13-32.768kHz-T,7015無源晶振,ELS13音叉諧振器

ELLS-10.000MHz-20-R60-J-Q-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-12.000MHz-18-R60-A-4-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-13.560MHz-10-R35-A4Y-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-30.000MHz-10-R50-B1U-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-4.000MHz-16-R120-A4-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-4.000MHz-16-R120-B1X-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-4.000MHz-30-R120-D4-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-8.000MHz-16-R45-D4-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELM10-16.000MHz-8-R60-2-D20-T	AEL晶振	ELM10	MHz Crystal	2.5mm	2mm	0.5mm
ELM10-24.000MHz-16-R100-X-N15-T	AEL晶振	ELM10	MHz Crystal	2.5mm	2mm	0.5mm
ELM11-32.000MHz-10-R60-D1X-T	AEL晶振	ELM11	MHz Crystal	2mm	1.6mm	0.5mm
ELM12W-24.000MHz-6-R120-D7X-T	AEL晶振	ELM12W	MHz Crystal	1.6mm	1.2mm	0.4mm
ELM3-12.000MHz-30-R80-D4Y-T	AEL晶振	ELM3	MHz Crystal	5mm	3.2mm	1mm
ELM3-14.000MHz-30-R80-D4H-T	AEL晶振	ELM3	MHz Crystal	5mm	3.2mm	1mm
ELM3-24.000MHz-18-R40-D4H-T	AEL晶振	ELM3	MHz Crystal	5mm	3.2mm	1mm
ELM3-8.057MHz-18-R100-B4Y-T	AEL晶振	ELM3	MHz Crystal	5mm	3.2mm	1mm
ELM8-12.000MHz-10-R50-D4Y-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-12.5829MHz-16-R60-1U-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-14.000MHz-16-R150-B1U-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-18.432MHz-16-R80-DQ-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-24.000MHz-10-R60-D1W-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-24.000MHz-18-R60-B1W-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-24.000MHz-9-R40-N1U-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-26.000MHz-18-R60-B1U-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-32.000MHz-16-R40-B1U-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-32.000MHz-9-R40-D1G-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELS05-32.768kHz-9-T	AEL晶振	ELS05	kHz Crystal	1.6mm	1mm	0.5mm
ELS06-32.768kHz-9-T	AEL晶振	ELS06	kHz Crystal	2mm	1.2mm	0.6mm
ELS07-32.768kHz-6-T	AEL晶振	ELS07	kHz Crystal	3.2mm	1.5mm	0.75mm
ELS07-32.768kHz-T	AEL晶振	ELS07	kHz Crystal	3.2mm	1.5mm	0.75mm
ELS13-32.768kHz-7-T	AEL晶振	ELS13	kHz Crystal	7mm	1.5mm	1.4mm
ELS13-32.768kHz-7-T	AEL晶振	ELS13	kHz Crystal	7mm	1.5mm	1.4mm
ELS13-32.768kHz-9-T	AEL晶振	ELS13	kHz Crystal	7mm	1.5mm	1.4mm
ELS13-32.768kHz-T	AEL晶振	ELS13	kHz Crystal	7mm	1.5mm	1.4mm
ELS13-32.768kHz-T	AEL晶振	ELS13	kHz Crystal	7mm	1.5mm	1.4mm
ELS25-32.768kHz-6-2-T	AEL晶振	ELS25	kHz Crystal	8mm	3.8mm	2.4mm
ELS25-32.768kHz-T	AEL晶振	ELS25	kHz Crystal	8mm	3.8mm	2.4mm
ELS25-32.768kHz-T	AEL晶振	ELS25	kHz Crystal	8mm	3.8mm	2.4mm
ELLS-10.000MHz-20-R60-J-Q-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-12.000MHz-18-R60-A-4-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-13.560MHz-10-R35-A4Y-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-30.000MHz-10-R50-B1U-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-4.000MHz-16-R120-A4-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-4.000MHz-16-R120-B1X-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-4.000MHz-30-R120-D4-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELLS-8.000MHz-16-R45-D4-F-T	AEL晶振	ELLS	MHz Crystal	12.3mm	4.6mm	4.3mm
ELM10-16.000MHz-8-R60-2-D20-T	AEL晶振	ELM10	MHz Crystal	2.5mm	2mm	0.5mm
ELM10-24.000MHz-16-R100-X-N15-T	AEL晶振	ELM10	MHz Crystal	2.5mm	2mm	0.5mm
ELM11-32.000MHz-10-R60-D1X-T	AEL晶振	ELM11	MHz Crystal	2mm	1.6mm	0.5mm
ELM12W-24.000MHz-6-R120-D7X-T	AEL晶振	ELM12W	MHz Crystal	1.6mm	1.2mm	0.4mm
ELM3-12.000MHz-30-R80-D4Y-T	AEL晶振	ELM3	MHz Crystal	5mm	3.2mm	1mm
ELM3-14.000MHz-30-R80-D4H-T	AEL晶振	ELM3	MHz Crystal	5mm	3.2mm	1mm
ELM3-24.000MHz-18-R40-D4H-T	AEL晶振	ELM3	MHz Crystal	5mm	3.2mm	1mm
ELM3-8.057MHz-18-R100-B4Y-T	AEL晶振	ELM3	MHz Crystal	5mm	3.2mm	1mm
ELM8-12.000MHz-10-R50-D4Y-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-12.5829MHz-16-R60-1U-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-14.000MHz-16-R150-B1U-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-18.432MHz-16-R80-DQ-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-24.000MHz-10-R60-D1W-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
ELM8-24.000MHz-18-R60-B1W-T	AEL晶振	ELM8	MHz Crystal	3mm	2.5mm	0.6mm
