規格型號：23319961
頻率：16 MHz

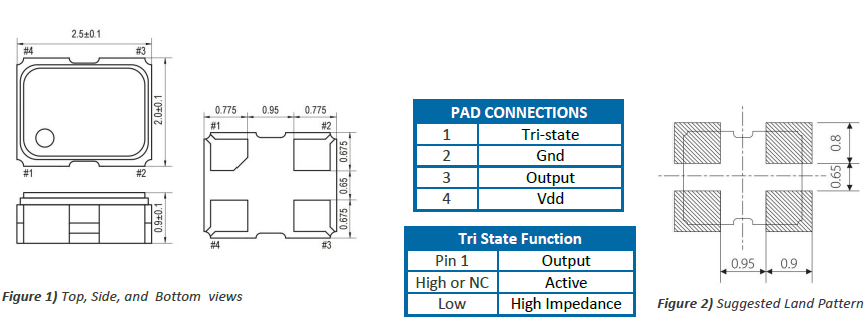

尺寸：2.50mm x 2.00mm
PDF
產品描述：ECS-2520S33-160-FN-TR,ECS晶振,ECS-2520S小尺寸晶振,融入低功耗設計理念.產品運行時電流消耗極低,能有效延長智能穿戴,無線傳感終端,藍牙信標等電池供電設備的續航時長,避免因頻繁充電影響用戶體驗.其適配多數低功耗M...

ECS-2520S33-160-FN-TR,ECS晶振,ECS-2520S小尺寸晶振

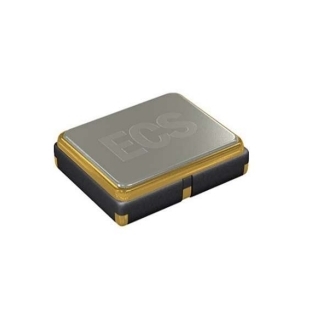

ECS-2520S33-160-FN-TR是美國伊西斯ECS品牌旗下ECS-2520S系列的代表性超小尺寸晶振,采用行業標準的2520mm封裝(具體尺寸為2.5mm×2.0mm×0.8mm,高度可根據實際規格補充),在尺寸上實現極致壓縮,相較于傳統3215封裝晶振,空間占用減少約30%,專為智能硬件,可穿戴設備等空間極度受限的電子設備打造.其完美適配智能手表的心率監測模塊,無線耳機的藍牙通信單元,微型傳感器(如溫濕度傳感器,壓力傳感器)的信號處理電路,以及便攜式醫療貼片(如血糖監測貼片,心電監測貼片)的核心控制單元,可在有限的PCB板空間內高效布局,不與電池,芯片等核心元件爭搶位置,大幅提升電路設計靈活性.同時,作為ECS品牌產品,其延續了品牌深耕晶體領域數十年的精密制造工藝,采用高純度石英晶體作為核心振動元件,頻率輸出穩定(核心頻率為16.0MHz,可根據實際需求補充負載電容,頻率偏差等參數,如典型負載電容12pF,頻率偏差±20ppm),在小尺寸基礎上兼顧時鐘信號的精準性,有效避免因頻率漂移導致的設備通信延遲,數據采集誤差等問題,為微型設備提供長期可靠的時間基準支持.

ECS-2520S33-160-FN-TR,ECS晶振,ECS-2520S小尺寸晶振

原廠型號 Originalmodel：	ECS-2520S33-160-FN-TR	品牌brand：	ECS晶振
Manufacturer品牌	ECS晶振	OperatingTemperature溫度	-40°C ~ 85°C
Series型號	ECS-2520S	Current-Supply(Max)	7mA
Type類型	XO	PackageHeight高度	1.0mm
Frequency頻率	16 MHz	Termination 腳位	4-pad
輸出方式 Output：	HCMOS	PackageType 封裝類型	4-SMD
Voltage-Supply電壓	3.3V有源振蕩器	Packaging 包裝	TapeandReel
FrequencyStability頻率穩定度	±10ppm	安裝方式 Installation：	Surfacemount
Size/Dimension尺寸	2.50mm x 2.00mm	最小包裝數MPQ：	3000

ECS-2520S33-160-FN-TR,ECS晶振,ECS-2520S小尺寸晶振

ECS-2333-160-BN-TR	ECS晶振	ECS-2333	XO	16 MHz	HCMOS	3.3V	±50ppm
ECS-2033-250-BN	ECS晶振	ECS-2033	XO	25 MHz	CMOS	3.3V	±50ppm
ECS-2333-500-BN-TR	ECS晶振	ECS-2333	XO	50 MHz	HCMOS	3.3V	±50ppm
ECS-2018-270-BN	ECS晶振	ECS-2018	XO	27 MHz	HCMOS	1.8V	±50ppm
ECS-2018-240-BN-TR3	ECS晶振	ECS-2018	XO	24 MHz	HCMOS	1.8V	±50ppm
ECS-2033-500-BN	ECS晶振	ECS-2033	XO	50 MHz	CMOS	3.3V	±50ppm
ECS-3963-250-BN-TR	ECS晶振	ECS-3963-BN	XO	25 MHz	HCMOS	3.3V	±50ppm
ECS-2033-240-BN	ECS晶振	ECS-2033	XO	24 MHz	CMOS	3.3V	±50ppm
ECS-2033-120-BN	ECS晶振	ECS-2033	XO	12 MHz	CMOS	3.3V	±50ppm
ECS-327MVATX-2-CN-TR3	ECS晶振	ECS-327MVATX	XO	32.768 kHz	CMOS	1.6V ~ 3.6V	±25ppm
ECS-327MVATX-3-CN-TR	ECS晶振	ECS-327MVATX	XO	32.768 kHz	CMOS	1.6V ~ 3.6V	±25ppm
ECS-3225MV-260-CN-TR	ECS晶振	ECS-3225MV	XO	26 MHz	HCMOS	1.62V ~ 3.63V	±25ppm
ECS-3225MV-240-BN-TR	ECS晶振	ECS-3225MV	XO	24 MHz	HCMOS	1.62V ~ 3.63V	±50ppm
ECS-2018-250-BN	ECS晶振	ECS-2018	XO	25 MHz	HCMOS	1.8V	±50ppm
ECS-3225MV-500-CN-TR	ECS晶振	ECS-3225MV	XO	50 MHz	HCMOS	1.62V ~ 3.63V	±25ppm
ECS-3225MV-120-BN-TR	ECS晶振	ECS-3225MV	XO	12 MHz	HCMOS	1.62V ~ 3.63V	±50ppm
ECS-3225MV-250-CN-TR3	ECS晶振	ECS-3225MV	XO	25 MHz	HCMOS	1.8V ~ 3.3V	±25ppm
ECS-3225MV-160-BN-TR	ECS晶振	ECS-3225MV	XO	16 MHz	HCMOS	1.62V ~ 3.63V	±50ppm
ECS-3225MV-500-BN-TR	ECS晶振	ECS-3225MV	XO	50 MHz	HCMOS	1.62V ~ 3.63V	±50ppm
ECS-3225MV-160-CN-TR	ECS晶振	ECS-3225MV	XO	16 MHz	HCMOS	1.62V ~ 3.63V	±25ppm
ECS-2520MV-160-CN-TR	ECS晶振	ECS-2520MV	XO	16 MHz	HCMOS	1.6V ~ 3.6V	±25ppm
ECS-2520MV-250-CN-TR	ECS晶振	ECS-2520MV	XO	25 MHz	HCMOS	1.6V ~ 3.6V	±25ppm
ECS-2520MV-250-BN-TR	ECS晶振	ECS-2520MV	XO	25 MHz	HCMOS	1.6V ~ 3.6V	±50ppm
ECS-2520MV-240-BN-TR	ECS晶振	ECS-2520MV	XO	24 MHz	HCMOS	1.6V ~ 3.6V	±50ppm
ECS-2520MV-120-BL-TR	ECS晶振	ECS-2520MV	XO	12 MHz	HCMOS	1.6V ~ 3.6V	±50ppm
ECS-5032MV-250-CN-TR	ECS晶振	ECS-5032MV	XO	25 MHz	HCMOS	1.6V ~ 3.6V	±25ppm
ECS-2520MV-480-BN-TR	ECS晶振	ECS-2520MV	XO	48 MHz	HCMOS	1.6V ~ 3.6V	±50ppm
ECS-2520MV-080-CN-TR	ECS晶振	ECS-2520MV	XO	8 MHz	HCMOS	1.6V ~ 3.6V	±25ppm
ECS-2033-240-BN-TR3	ECS晶振	ECS-2033	XO	24 MHz	CMOS	3.3V	±50ppm
ECS-2033-250-BN-TR3	ECS晶振	ECS-2033	XO	25 MHz	CMOS	3.3V	±50ppm
ECS-2520MV-500-BL-TR	ECS晶振	ECS-2520MV	XO	50 MHz	HCMOS	1.6V ~ 3.6V	±50ppm
ECS-2520MV-480-CN-TR	ECS晶振	ECS-2520MV	XO	48 MHz	HCMOS	1.6V ~ 3.6V	±25ppm
ECS-3225MV-250-CN-TR	ECS晶振	ECS-3225MV	XO	25 MHz	HCMOS	1.62V ~ 3.63V	±25ppm
ECS-5032MV-240-CN-TR	ECS晶振	ECS-5032MV	XO	24 MHz	HCMOS	1.6V ~ 3.6V	±25ppm
ECS-3953M-480-B-TR	ECS晶振	ECS-3953M	XO	48 MHz	HCMOS	3.3V	±50ppm
ECS-5032MV-200-CN-TR	ECS晶振	ECS-5032MV	XO	20 MHz	HCMOS	1.6V ~ 3.6V	±25ppm
ECS-2520MVQ-250-CN-TR	ECS晶振	ECS-2520MVQ	XO	25 MHz	HCMOS	1.6V ~ 3.6V	±25ppm
ECS-5032MV-500-CN-TR	ECS晶振	ECS-5032MV	XO	50 MHz	HCMOS	1.6V ~ 3.6V	±25ppm
ECS-3963-040-BN-TR	ECS晶振	ECS-3963-BN	XO	4 MHz	HCMOS	3.3V	±50ppm
ECS-2520MVLC-075-BN-TR	ECS晶振	ECS-2520MVLC	XO	7.5728 MHz	CMOS	1.6V ~ 3.6V	±50ppm
ECS-2520MVLC-081.92-BN-TR	ECS晶振	ECS-2520MVLC	XO	8.192 MHz	CMOS	1.6V ~ 3.6V	±50ppm
ECS-2520MVLC-120-CN-TR	ECS晶振	ECS-2520MVLC	XO	12 MHz	CMOS	1.6V ~ 3.6V	±25ppm
ECS-2520MVLC-271.2-BN-TR	ECS晶振	ECS-2520MVLC	XO	27.12 MHz	CMOS	1.6V ~ 3.6V	±50ppm
ECS-2520MVLC-049-BN-TR	ECS晶振	ECS-2520MVLC	XO	4.9152 MHz	CMOS	1.6V ~ 3.6V	±50ppm
ECS-2520MVLC-250-CN-TR	ECS晶振	ECS-2520MVLC	XO	25 MHz	CMOS	1.6V ~ 3.6V	±25ppm
ECS-3951M-160-B-TR	ECS晶振	ECS-3951M	XO	16 MHz	HCMOS	5V	±50ppm
ECS-5032MV-122.8-CN-TR	ECS晶振	ECS-5032MV	XO	12.288 MHz	HCMOS	1.6V ~ 3.6V	±25ppm
ECS-327MVATX-7-CN-TR	ECS晶振	ECS-327MVATX	XO	32.768 kHz	CMOS	1.6V ~ 3.6V	±25ppm
ECS-5032MV-1250-CN-TR	ECS晶振	ECS-5032MV	XO	125 MHz	HCMOS	1.6V ~ 3.6V	±25ppm
ECS-2018-143-BN	ECS晶振	ECS-2018	XO	14.31818 MHz	HCMOS	1.8V	±50ppm
ECS-327ATQMV-AS-TR	ECS晶振	ECS-327ATQMV	XO	32.768 kHz	CMOS	1.62V ~ 3.63V	±100ppm
ECS-3963-120-BN-TR	ECS晶振	ECS-3963	XO	12 MHz	HCMOS	3.3V	±50ppm
ECS-3225MVQ-1000-CN-TR	ECS晶振	ECS-3225MVQ	XO	100 MHz	HCMOS	1.7V ~ 3.6V	±25ppm
ECS-3953M-250-B-TR	ECS晶振	ECS-3953M	XO	25 MHz	HCMOS	3.3V	±50ppm
ECS-3963-250-AU-TR	ECS晶振	ECS-3963	XO	25 MHz	HCMOS	3.3V	±100ppm
ECS-3953M-500-BN-TR	ECS晶振	ECS-3953M-BN	XO	50 MHz	HCMOS	3.3V	±50ppm
ECS-3951M-160-BN-TR	ECS晶振	ECS-3951M-BN	XO	16 MHz	HCMOS	5V	±50ppm
ECS-3953M-250-BN-TR	ECS晶振	ECS-3953M-BN	XO	25 MHz	HCMOS	3.3V	±50ppm
ECS-3953M-120-BN-TR	ECS晶振	ECS-3953M-BN	XO	12 MHz	HCMOS	3.3V	±50ppm
ECS-3953M-018-BN-TR	ECS晶振	ECS-3953M-BN	XO	1.8432 MHz	HCMOS	3.3V	±50ppm
