規格型號：4318062
頻率：37.400KHZ

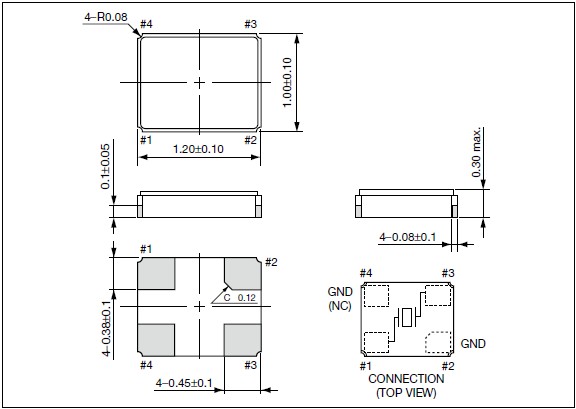

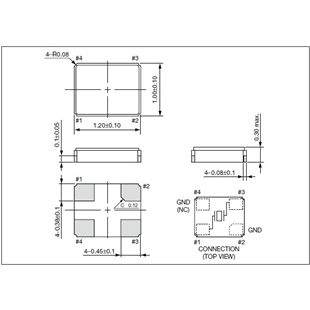

尺寸：1.2x1.0x0.3mm
PDF
產品描述：小型貼片石英晶振,外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.晶振本身超小型,薄型,重量輕,晶體具有優良的耐環境特性,如耐熱性,耐沖...

京瓷晶振,小體積晶振,CX1210DB晶振,普通貼片石英晶振外觀使用金屬材料封裝的,具有高穩定性,高可靠性的石英晶體諧振器,晶振外觀本身使用金屬封裝,充分的密封性能,可確保其高可靠性,采用編帶包裝,外包裝采用朔膠盤,可在自動貼片機上對應自動貼裝等優勢.
石英晶振的切割設計:用不同角度對晶振的石英晶棒進行切割,可獲得不同特性的石英晶片,通常我們把晶振的石英晶片對晶棒坐標軸某種方位(角度)的切割稱為石英晶片的切型.不同切型的石英晶片,因其彈性性質,壓電性質,溫度性質不同,其電特性也各異,石英晶振目前主要使用的有AT切、BT切.其它切型還有CT、DT、GT、NT等.

京瓷把“客戶第一”的原則放在首位,以確保我們提供的SMD晶振產品和服務始終使人們滿意.顧客滿意要求我們對周圍的不斷變化作出快速反應.我們也努力通過有機地動員和管理資源的技術能力,京瓷集團在創造新的價值,用我們的京瓷理念,我們的阿米巴管理系統,我們通過“人類智慧的債券管理的信念.當我們一起努力,參與管理,發現工作中的滿足感和擴大我們真正的潛力,我們人類的成長.

項目	符號	CX1210DB規格
頻率范圍	f_nom	37.400KHZ
泛波次數	OT	基波
負載電容	CL	8PF
頻率偏差(25±3℃)	f_tol	±10×10^-6
等效串聯電阻	R1	60Ωmax.
驅動功率	DL	10µW (100µW Max.)
工作溫度	T_use	-30~+85℃
保存溫度	T_stg	-40~+105℃
頻率溫度特征 (以25℃為基準)	f_tem	±12×10^-6

操作

請勿用鑷子或任何堅硬的工具,夾具直接接觸IC的表面.

使用環境（溫度和濕度）

請在規定的溫度范圍內使用環保晶振產品.這個溫度涉及本體的和季節變化的溫度.在高濕環境下,會由于凝露引起故障.請避免凝露的產生. 京瓷集團自成立以來,始終秉承“敬天愛人”這一社訓,將“與社會和諧共存”、“與世界和諧共存”、“與自然和諧共存”這3個“共存（LIVING TOGETHER）”作為所有企業活動的基礎,在兼顧環保和經濟效益的同時,舉全集團之力開展可持續發展的“環境經營”.

超聲波清洗

（1）使用AT-切割晶體和聲表面濾波器（SAW）諧振器/的產品,可以通過超聲波進行清洗.但是,在某些條件下, 晶體特性可能會受到影響,而且內部線路可能受到損壞.確保已事先檢查系統的適用性.

（2）使用音叉晶體和陀螺儀傳感器的產品無法確保能夠通過超聲波方法進行清洗,因為晶體可能受到破壞.

（3）請勿清洗開啟式產品.

（4）對于可清洗產品,應避免使用可能對產品產生負面影響的清洗劑或溶劑等.

（5）焊料助焊劑的殘留會吸收水分并凝固.這會引起諸如位移等其它現象.這將會負面影響產品的可靠性和質量.請清理殘余的助焊劑并烘干PCB.
