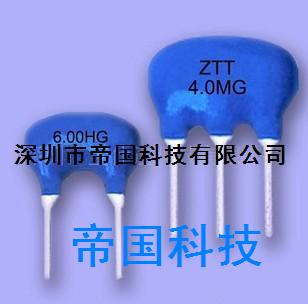

解決陶瓷晶振停振的方法有以下幾點：

1.解決陶瓷晶振停振關系到振蕩電路中陶瓷晶振電特性波動的振蕩穩定性稱為額外增益。振蕩額外增益與陶瓷晶振的“R1”有關。當“R1”增加時，額外增益減少。為了檢查振蕩穩定性，用阻抗分析儀或網絡分析儀來丈量單一陶瓷晶振的特性。對比有缺陷的陶瓷晶振和正常陶瓷晶振，可以發現不同的特性。

2、假如停振現象發生溫度改變時，用干燥機或冷凍機改變溫度，再檢查陶瓷晶振的特性。假如陶瓷晶振沒有異常，發生了或很可能發生停振現象，其原因可能是電路常數不當。這種情況下，應核對電路常數，由于對于不同的集成電路，其電路常數會有很大變化。

3.在電路常數中，負載電容“CL” (CL1/CL2) 非常重要。假如負載電容過高，電路增益就會減少。相反，假如負載電容過低，電路就不能產生合適的相差，也會造成額外增益減少。要檢查此參數，就得丈量負載電容的振幅特性。為此，在1/10至10倍這個范圍內，改變“CL” (CL1=CL2) 的標準值 (例: 有3個端子的產品的電容)，觀察輸進 (V1) 振幅的變化。

4.當負載電容合適時，觀察最大振幅。假如反饋電阻 (Rf) 過大，當印刷電路板的盡緣電阻由于某種原因減小時，反饋就會停止，導致振蕩停止。此現象是由不穩定的直流偏壓造成的。為了找到原因，拆除陶瓷晶振，再使用探測器丈量偏壓，此探測器應與集成電路輸出端子相連。就會發現，偏壓幾乎與VDD相同，但是正常情況下，偏壓應為VDD/2。當振蕩電路增加阻值約為1MΩ時，外部反饋電阻就可以解決此題目。
