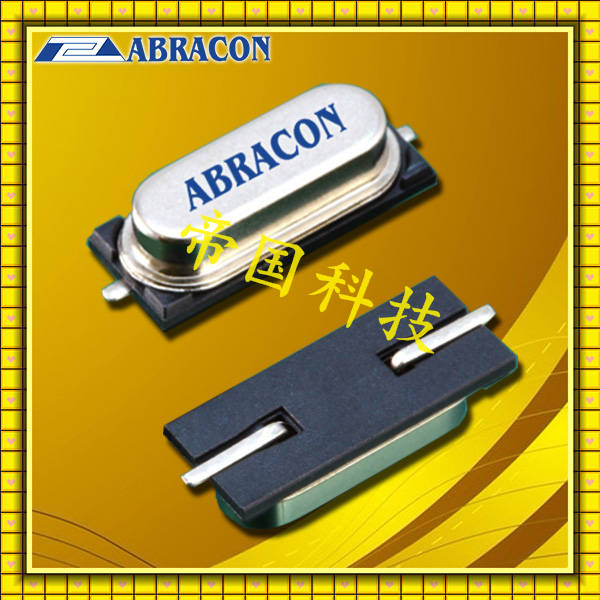

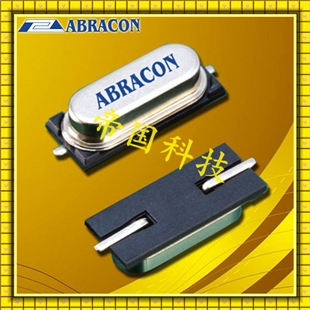

規格型號：50959219
頻率：3.579545 MHz to 75 MHz
尺寸：11.5 x 4.7 x 4.2 mm
PDF
產品描述：我公司的49/SMD貼片晶振在生產晶片時，就采用了晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均...

Abracon晶振,石英晶振,ABLS晶振,AT49SMD貼片晶振我公司的49/SMD貼片晶振在生產晶片時，就采用了晶片在球筒倒邊加工時應用到的加工技術，主要是研究滿足不同曲率半徑晶片設計可使用的方法。如：1、是指球面加工曲率半徑的工藝設計（ a、球面的余弦磨量； b、球面的均勻磨量；c、球面加工曲率半徑的配合）2、在加工時球面測量標準的設計原則（曲率半徑公式的計算）

高精度的石英晶體諧振器，是需要在生產前期的各道工序就得采用嚴格的標準，比如電阻的測量技術：引進一批先進的檢測儀器，準確度達到±1ppm（國標標準）。在測量應用上制定一套標準的測量方法保證測量的準確性、儀器的精度、測試的一致性。如下方面都會對測量結果帶來影響：1、測試針本身連接的可靠性；2、測試針同測試管的連接性；3、測試板同測試針的接觸問題；4、測試座同電纜的連接；5、小負載的規格測量的規定；6、測試板π頭上空測其C0值(保留3位以上小數)；7、測量環境、操作方法等管制。

歐美晶振由于大多數Pierce振蕩器的跨導（gm）繼續向前所未有的低水平下降，所以ABRACON石英晶體不僅被迫尺寸較小，而且還提供非常低的電鍍負載（CL）和低等效串聯電阻（ESR）參數選項。滿足節能MCU和RF芯片組要求的最低gm_critical要求取決于保持低CL，ESR和C0參數的保證。這需要在Abracon晶振,石英晶振,ABLS晶振,AT49SMD貼片晶振晶體上采用新的非平凡電鍍設計，同時降低CL和ESR，并且仍然可以保證低溫度和老化效應的規格。ABRACON新的石英晶體電鍍設計使得下一代Pierce振蕩器能夠在能夠保持振蕩的情況下運行在煙霧上。電子行業有一個非常一致的趨勢，直接取決于時間 - 隨著技術越來越小，功耗降低的需求越來越高。解決石英晶體設計要求，取決于行業需求，已經成為至關重要的。
Abracon的Pierce分析儀系統（PAS）由我們的工程師設計，可幫助您為行業領先的設計做出正確的選擇。 PAS測試驗證了電路中的進口晶振石英晶體性能，同時測量晶體，晶體振蕩器和印刷電路板寄生效應。測試系統中所有變量的帳戶，并使晶體參數與MCU或RF芯片組中的電路板和振蕩器實現理想的匹配。這對于使用下一代需要最佳gm因子的節能技術尤其重要。

晶振規格	單位	ABLS晶振頻率范圍	石英晶振基本條件
額定頻率范圍	f_nom	3.579545~75.000MHZ	標準頻率
儲存溫度	T_stg	-55°C ～ +125°C	裸存
工作溫度	T_use	-0°C ～ +70°C	晶振標準溫度
激勵功率	DL	200μW Max.	推薦:1μW ～ 100μW
頻率公差	f_— l	±50 × 10^-6 (標準), (±15 × 10^-6 ～ ±50 × 10^-6 可用)	+25°C 對于超出標準的規格說明, 請聯系我們以便獲取相關的信息。
頻率溫度特征	f_tem	±30 × 10^-6/-20°C ～ +70°C	超出標準的規格請聯系我們。
負載電容	CL	7pf ～ ∞	超出標準說明,請聯系我們。
串聯電阻（ESR）	R₁	如下表所示	-40°C — +85°C, DL = 100μW
頻率老化	f_age	±5 × 10^-6 / year Max.	+25°C,第一年

熱影響
重復的溫度巨大變化可能會降低受損害的Abracon晶振,石英晶振,ABLS晶振,AT49SMD貼片晶振晶體單元的產品特性，并導致塑料封裝里的線路擊穿。必須避免這種情況。
安裝方向
振蕩器的不正確安裝會導致故障以及崩潰，因此安裝時，請檢查安裝方向是否正確。
通電
石英晶振不建議從中間電位和/或極快速通電，否則會導致無法產生振蕩和/或非正常工作。

過去Abracon晶振集團已經針對重大污染控制項目建立了一整套記錄程序并且將繼續識別解決其自身環境污染及保持問題,加強責任感以便進行環境績效的持續改進。
Abracon晶振集團將：不論何時何地盡可能的進行源頭污染預防。Abracon晶振,石英晶振,ABLS晶振,AT49SMD晶振為環境目標指標的建立與評審提供框架。通過充分利用或回收等方法實現對自然資源的保持。
Abracon晶振集團將確保其產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環?；顒印?在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求。
